GN 115.8-L-SST-SCKN Încuietori tip cârlig cu buton fluture (aceeași încuietoare)

Încuietorile tip cârlig GN 115.8-L-SST cu cârlig și dispozitiv de prindere sunt utilizate în principal pentru ușile glisante și clapete. Acțiunea de blocare este în direcție radială față de axa de rotație, rezultând o mare varietate de utilizări diferite.

Încuietorile sunt livrate cu 2 chei și cu cârlig montat lejer. Cheia poate fi scoasă în ambele poziții de capăt.

Tipurile cu o încuietoare standard permit ca fiecare încuietoare să fie deschisă cu aceeași cheie.

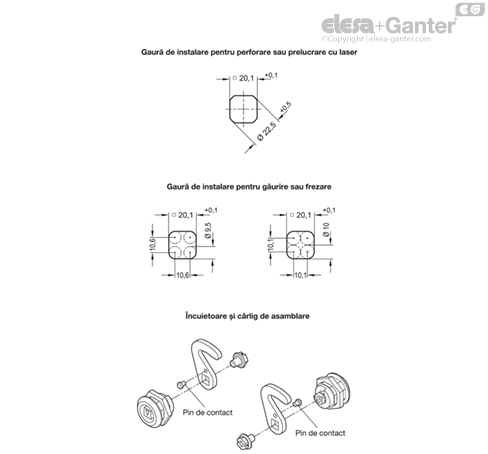

Pentru instalare, faceți o gaură în ușă, capac sau trapă, așa cum se arată în desenul general.

De obicei, gaura de montare necesară din foaia ușii este realizată prin perforare sau prelucrare cu laser în producția de serie.

Diametrul găurii de instalare poate fi, de asemenea, creat prin găurire sau frezare, așa cum se arată în desenele de ansamblu.

Pentru foi de oțel de serie mică și sub 2 mm grosime, ștanța pentru perforarea tablei GN 123 sunt instrumentul preferat.

Cârligul poate fi atașat la încuietoare numai după instalarea carcasei de blocare în canatul ușii.

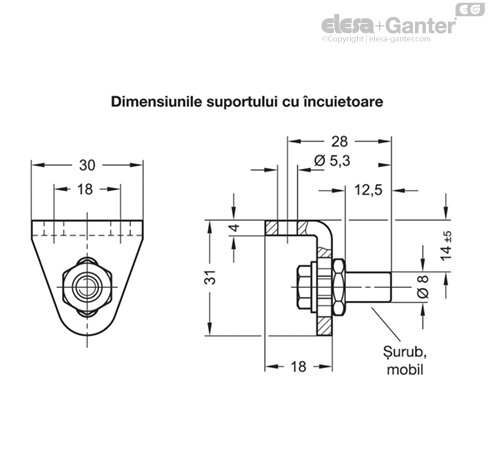

Șurubul suportului cu încuietoare poate fi deplasat vertical într-un canal cu ± 5 mm, facilitând reglarea încuietorii în timpul instalării.

În mod ideal, șurubul trebuie să fie în planul axei de rotație atunci când este blocat, după cum se arată. Un decalaj lateral de până la 4 mm nu afectează operarea corectă.

Unghiul de rotație al cârligului este în mod normal limitat la 90°.

În funcție de montarea pinului de contact furnizat slăbit, acțiunea de blocare se realizează prin rotirea la stânga sau la dreapta.

Fără pinul de contact, cârligul poate fi rotit la 360°.
