GN 119.3-DK Încuietori cu mâner dulap în formă de „U” cu ax triunghiular

Încuietori cu mâner cu profil U GN 119.3, utilizate atunci când aplicația necesită atât un mecanism de blocare, cât și un mâner. Acestea se blochează printr-o operațiune de rotire în sensul acelor de ceasornic (dreapta), care deplasează încuietoarea cu camă în poziția blocat în spatele cadrului ușii. Încuietorile au un interval de tragere de 10 mm, astfel încât acestea să poată fi utilizate, de asemenea, împreună cu garniturile, spre exemplu.

Diferitele șuruburi de acționare și piese distanțier permit un interval de strângere A1...A9 de la 17 la 65 mm.

Mânerul dulap în formă de „U” cu încuietoare cu camă integrată este o soluție cu un design atractiv și eficientă din punct de vedere al costurilor.

Prin rotirea încuietorii în sensul acelor de ceasornic (dreapta), încuietoarea cu camă în trepte se mișcă în spatele cadrului ușii și trage ușa înăuntru.

Intervalul mare de tragere a camei (10 mm) permite utilizarea cu succes a acestor încuietori pe uși cu garnituri sau chedere de etanșare. La selectarea intervalului de strângere A, ar putea fi necesară luarea în considerare a grosimii garniturii.

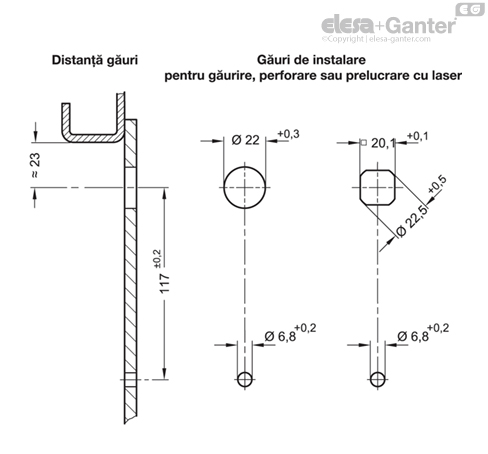

Pentru instalare, două găuri trebuie să fie făcute în ușă în conformitate cu una dintre cele două schițe generale. Carcasa de blocare cu șurubul de acționare pre-asamblat este montată în gaură frontal și ținută în poziție cu piulița de montare pe partea din spate. Piesa distanțier și încuietoarea cu camă sunt apoi împinse una după alta în șurubul de acționare din partea din spate și fixate cu șurubul cu cap hexagonal. De obicei, găurile de montare necesare din foaia ușii sunt realizate prin găurire, perforare sau prelucrare cu laser în producția de serie.
