Informații
Încuietorile cu mâner cu profil U GN 115.7 sunt utilizate atunci când aplicația necesită atât un mecanism de blocare, cât și un mâner. Se blochează printr-o rotire cu 90° care rotește brațul de blocare în spatele cadrului ușii Teșiturile brațului de blocare ușurează închiderea ușii.
Brațele de închidere sunt disponibile cu diferite curburi pentru a acoperi o distanță A a brațului de închidere de la 4 la 50 mm. Încuietorile cu mâner dulap în formă de „U” GN 115.7 sunt furnizate cu un braț de blocare lejer închis.
Mânerul dulap în formă de „U” cu braț de blocare integrat este o soluție cu un design atractiv și eficientă din punct de vedere al costurilor.
Instrucțiuni privind fabricarea și asamblarea

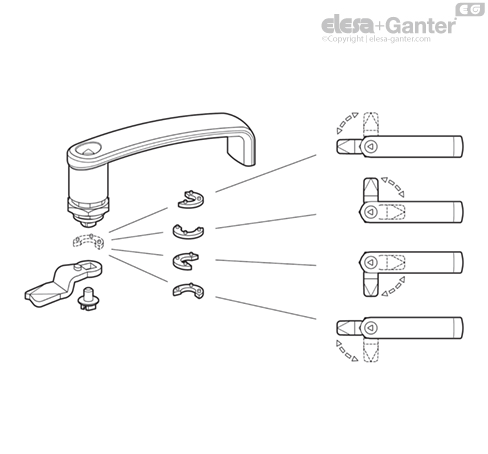

În funcție de situația instalării, intervalul de rotație de 90° al brațului de blocare poate fi definit prin intermediul unui element de tip ștecher care poate fi montat în 4 poziții diferite.
Acest lucru permite utilizarea mânerului cu profil U în orice poziție de atașare și indiferent de direcția de rotire și blocare sau de partea îngustă a ușii. Repoziționarea ulterioară a intervalului rotativ de 90° este posibilă.
Opțiunile posibile de conectare și intervalele rotative de 90° rezultate sunt prezentate în schița generală.

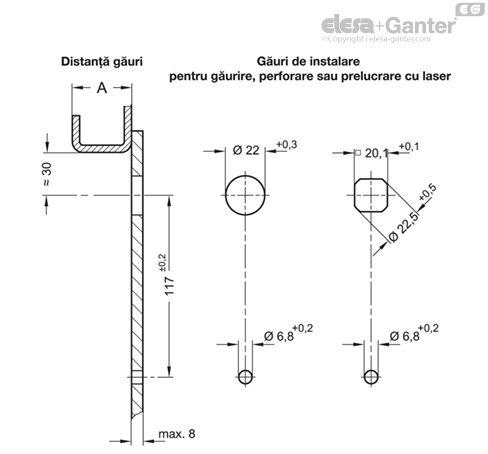

Pentru instalare, ușa, capacul sau trapa sunt prevăzute cu două găuri în conformitate cu una dintre cele două schițe generale.
În caz de pre-asamblare (mânerul dulap în formă de „U“, inclusiv brațul de blocare), încuietoarea poate fi introdusă prin gaura din față. Piulița de montare poate fi apoi împinsă peste încuietoarea din spate și strânsă în poziție. Al doilea capăt al mânerului dulap în formă de „U“ este securizat cu un șurub de montaj M6 (nu este inclus). În cele din urmă, ambele elemente sunt strânse.
De obicei, găurile de montare necesare din foaia ușii sunt realizate prin perforare sau prelucrare cu laser în producția de serie.
