Specificație
Model din zinc turnat sub presiune
Tipuri
- Tip DK: cu ax triunghiular
- Tip SCK: cu buton fluture (aceeași încuietoare)
- Type SCT: cu mâner T (aceeași încuietoare)
- Tip RG: cu buton moletat GN 7336
Blocare carcasă
Zinc turnat sub presiune ZD
Guler carcasă
Acoperit cu pulbere
Negru, RAL 9005, finisaj texturat SW
Elemente de operare
Plastic (poliamidă PA)
Negru, finisaj mat
Cheie
Nichelat, cu bază din plastic
Capac de protecție (tip RG, KG, HG)
Plastic (poliamidă PA)
gri deschis, finisaj mat
Alte componente
Oțel zincat, pasivat albastru
Model din oțel inoxidabil
Tipuri
- Tip DK: cu ax triunghiular
- Tip RG: cu buton moletat din plastic GN 7336
- Tip KG: cu buton fluture din plastic
- Tip HG: cu mâner din plastic
- Tip SG: cu buton stea din oțel inoxidabil
- Tip KGN: cu buton fluture din oțel inoxidabil
- Tip HGN: cu mâner din oțel inoxidabil
Blocare carcasă
Oțel inoxidabil NI
Braț de blocare
Oțel inoxidabil AISI 304
Oțel inoxidabil AISI 304
Tablă trasă și butuc sudat
Oțel inoxidabil AISI CF-8
Plastic (poliamidă PA)
Negru, finisaj mat
Alte componente
Oțel inoxidabil AISI 303 (Tipuri DK, VK7, VK8, SCH, VDE)
Oțel inoxidabil AISI 304 (Tipuri RG, KG, HG, SG, KGN, HGN)
Informații
Încuietorile GN 515 sunt identice cu încuietorile standard GN 115, cu excepția carcasei extinse. Sunt acționate cu o rotire limitată la 90°, prin care brațul de blocare ajunge în poziția blocat, în spatele cadrului. Teșiturile brațului de blocare ușurează închiderea ușii. Datorită oțelului inoxidabil din care sunt realizate, încuietorile sunt ideale pentru utilizarea în medii corozive.
Prin montarea unor brațe de blocare (versiunea din aliaj de zinc turnat) cu diferite profiluri de îndoire, distanța de blocare A poate fi între 16 și 92 mm, în funcție de înălțimea carcasei h1, în timp ce carcasa extinsă este potrivită pentru o grosime a ușii s de până la 50 mm.
Prin montarea unor brațe de blocare (versiunea din oțel inoxidabil) cu diferite profiluri de îndoire, distanța de blocare A poate fi între 18 și 82 mm, în funcție de înălțimea carcasei h1, în timp ce carcasa extinsă este potrivită pentru grosimea ușii s până la 40 mm.
Încuietorile (cu cheie, blocabile) au fiecare câte 2 chei și se livreaza demontate. Cheia poate fi scoasă în ambele poziții de capăt. Încuietoarea este standard, astfel încât fiecare încuietoare poate fi deschisă cu aceeași cheie
Încuietorile GN 515 (cu excepția tipurilor SCK, SCT) sunt livrate cu brațul de închidere demontat.
Instrucțiuni privind instalarea și asamblarea
Pentru instalare, faceți o gaură în ușă, capac sau trapă, așa cum se arată în desenul general.
De obicei, gaura de montare necesară din foaia ușii este realizată prin perforare sau prelucrare cu laser în producția de serie.
Diametrul găurii de montare poate fi obținut prin găurire sau frezare, așa cum se arată în desene.

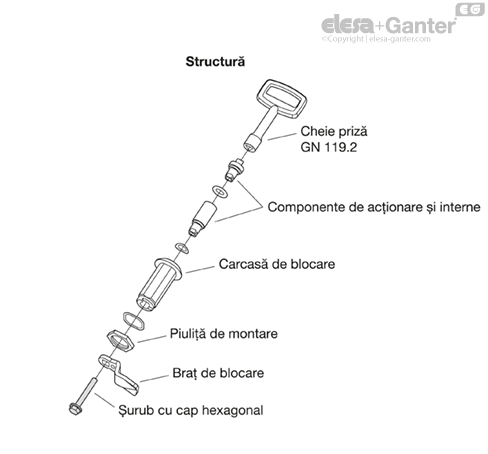

La montarea încuietorilor, trebuie avut grijă ca elementele interioare ale acestora să nu cadă din carcasă în momentul scoaterii sau montării șurubului cu cap hexagonal.
