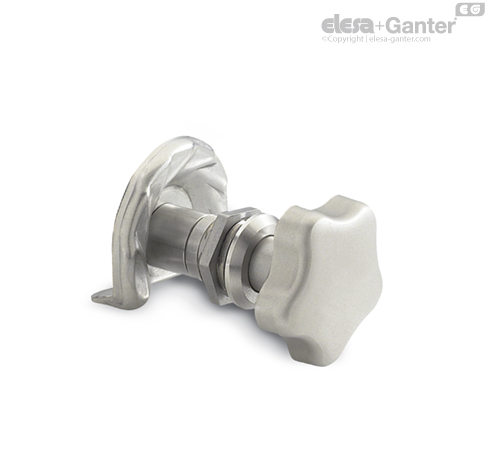

GN 119-NI Încuietori Oţel inoxidabil

Încuietorile GN 119 au un interval de tragere de 10 mm. Blocarea se realizează prin rotirea încuietorii în sensul acelor de ceasornic.

Șurubul de acționare al versiunii din oțel inoxidabil este prevăzut cu o garnitură inelară pentru etanșare.

• Instrucțiuni de operare GN 119

• Chei tubulare GN 119.2

• Capace de protecție  GN 120

• Mânere de deschidere GN 120.1

• Lista tipurilor de încuietori

• Clase de protecție IP

• Caracteristici oțel inoxidabil

• Caracteristici plastic





Prin rotirea încuietorii în sensul acelor de ceasornic, încuietoarea cu camă în trepte se mișcă în spatele cadrului ușii și trage ușa înăuntru.

Intervalul mare de tragere a camei (10 mm) permite utilizarea cu succes a acestor încuietori pe uși cu garnituri sau chedere de etanșare. La selectarea intervalului de prindere „A”, ar putea fi necesară luarea în considerare a grosimii garniturii ușii.

Pentru a monta încuietoarea, ușa va trebui să fie prevăzută cu un orificiu conform schiței prezentate la o distanță de 23 mm între cadrul ușii și centrul orificiului.

Carcasa de blocare cu șurubul de acționare pre-asamblat este montată în orificiul frontal și ținută în poziție cu piulița hexagonală. Piesa distanțier și încuietoarea cu camă sunt apoi montate în partea din spate și fixate cu piuliță hexagonală.

În producția de serie, gaura de montare din canatul ușii se face, de obicei, prin perforare sau prelucrare cu laser.

Pentru foi de oțel de serie mică și sub 2 mm grosime, ștanța GN 123 sunt instrumentul preferat.

Diametrul găurii de instalare poate fi, de asemenea, setat prin găurire/frezare, așa cum se arată în desenele de ansamblu.
