GN 2190-A Chedere de protecție/etanșare pentru margini Profil garnitură superioară

Chederele de etanșare pentru margini GN 2190 pot fi utilizate pentru etanșarea ușilor, capacelor și trapelor. Profilele pot fi împinse manual pe marginile foilor de metal și ale plăcilor. Inserția de strângere încorporată împiedică detașarea acestora. Nu sunt necesari adezivi sau lipici.

Datorită utilizării de materiale compatibile cu FDA, profilele sunt potrivite pentru aplicațiile cu cerințe corespunzătoare. În plus față de aprobarea conform FDA 21 CFR 177.2600, versiunea de silicon satisface indicațiile Standardului Sanitar 3-A Inc. și DIN ISO 10993.

Profilele realizate din NBR sunt potrivite în special pentru aplicațiile în care pot intra în contact cu uleiuri, unsori sau alte lichide similare.

Când este instalat, profilul trebuie comprimat ușor pe componentele adiacente conform măsurătorii w₂. Acest lucru asigură o etanșare optimă. Se recomandă respectarea indicațiilor privind razele de plasare (r₁... r₄) pentru a asigura o etanșare strânsă și de lungă durată a profilului și pentru a facilita asamblarea.

Profilul de etanșare din NBR prezintă găuri de aerisire pe o parte din motive legate de producție (la o distanță de aproximativ 2 m), care trebuie luate în considerare la proiectare și instalare.

• Material MVQ în alte culori

• Caracteristicile Elastomerului

• Caracteristici oțel inoxidabil

Introducere

Utilizări și aplicații

Prin utilizarea protecției marginilor la manipularea echipamentelor și a pieselor de mașini din profile de tablă, riscul de tăieturi sau abraziuni este redus la minim. Prin acest proces, în aceste aplicații profilurile oferă un „efect decorativ” vizual. Alte posibilități de aplicare includ instalarea de cabluri și tuburi, unde trebuie evitate deschiderile și marginile plăcilor de separare. Acest lucru oferă o protecție fiabilă împotriva descuamării sau deteriorării cablurilor și tuburilor.

În general, utilizarea chederelor pentru margini poate reduce necesitatea unui tratament suplimentar, cum ar fi frezarea și șanfrenarea foilor de metal tăiate sau tăiate cu laser.

Chederele de etanșare pentru margini oferă aceleași beneficii ca și chederee de protecție pentru margini. Cu toate acestea, ele sunt recomandate pentru utilizare în cazurile în care ușile, capacele și trapele necesită o etanșare suplimentară pentru a preveni emisia de praf, aer cald sau de zgomot; de exemplu sau pentru a preveni pătrunderea apei pulverizate.

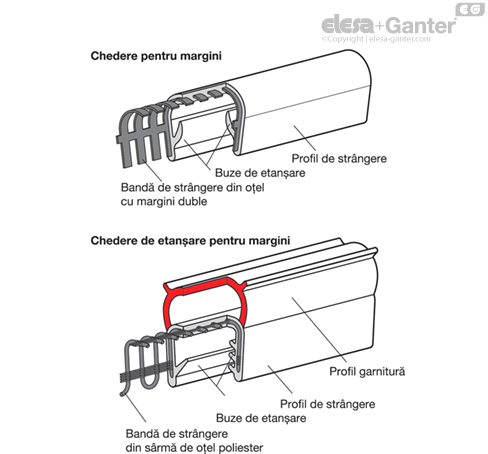

Structura

Chederele pentru margini constau dintr-un profil de strângere extrudat care formează baza structurii și este utilizat pe marginea tablei metalice pentru a fixa chederul.

Pentru a crește forța de strângere, profilul de strângere este întărit printr-o armătură, împiedicând detașarea profilului după asamblare.

Inserția de strângere este disponibilă ca bandă de fixare din oțel sau ca bandă de strângere din poliester cu sârmă de oțel. Benzile de strângere din oțel au un efect de strângere mai mare, în timp ce benzile de strângere cu sârmă din oțel permit o rază mai mică de asamblare, permițând, de asemenea, o aliniere mai uniformă a marginilor.

Profilul de etanșare este fixat în partea superioară sau laterală a profilului de strângere și este semnificativ mai „moale”. Poate fi realizat din materialul de bază al profilului de strângere, dar poate fi realizat și din materiale speciale pentru aplicații specifice. Pentru a obține o etanșare optimă, profilul de etanșare trebuie să fie pre-tensionat și/sau format astfel încât să poată fi adaptat cu precizie la contra-suprafață.

Lamelele de etanșare din interiorul profilului de strângere asigură etanșarea chederului protecție marginii cu marginea plăcii.



Asamblare

Tăierea inserției de strângere metalice pentru alinierea profilelor se poate face cu clești de tăiere sau foarfece. Orice piese din capătul inserției de strângere care ies din zona de tăiere trebuie îndepărtate pentru a preveni rănirea. Capetele profilului și canturile pot fi sigilate și/sau lipite ulterior, după caz.

Montarea profilelor pe margini se face în siguranță prin intermediul inserției de strângere. De obicei, nu sunt necesari adezivi sau alte tipuri de lipici.

Profilele pot fi, în general, asamblate prin aplicarea de presiune cu mâna. Dacă este necesar, profilul poate fi asigurat suplimentar prin aplicarea ușoară a unui ciocan cu fațetă moale.

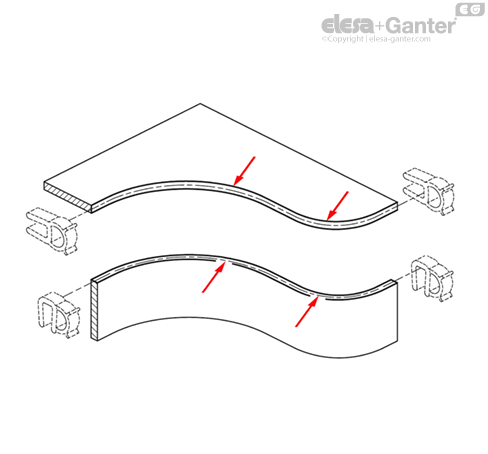

Raza minimă de plasare

Pentru a asigura o etanșare consecventă a profilului și pentru a preveni desprinderea profilului, amplasarea nu trebuie să fie stabilită sub razele minime. Acest lucru facilitează, de asemenea, asamblarea profilului.

Razele sunt listate pe foile standard corespunzătoare și trebuie utilizate ca instrucțiuni. În funcție de direcția de aplicare, se face o distincție între razele tăiate sau curbate, cu alte cuvinte, între chederele de etanșare interioare sau exterioare.

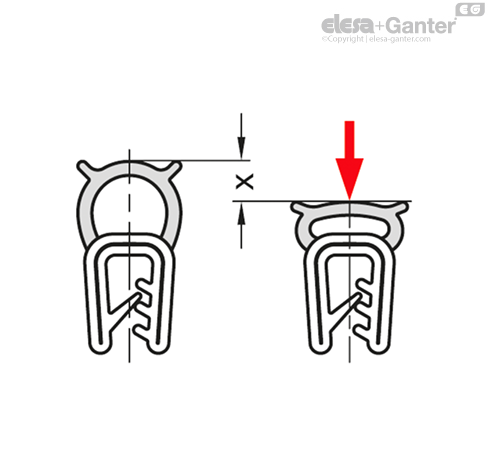

Modelare

În mod ideal, chederele de etanșare pentru margini ar trebui să mențină o deformare x de aproximativ 30-50% din valoarea maximă pentru a asigura o etanșare fiabilă.

Deformarea peste 50% poate afecta etanșeitatea garniturii și poate reduce rezistența materialului de etanșare din cauza deformării plastice.



Materiale de bază, caracteristici

Profilurile pot fi realizate din diferite materiale de bază, în funcție de aplicație. Tabelul din dreapta rezumă caracteristicile generale pentru a vă facilita alegerea.

Datorită multitudinii de substanțe chimice, solvenți etc., nu sunt posibile specificații exacte, deoarece materialele de bază care sunt fundamental instabile pot fi durabile în combinație cu materialele specifice și invers. Concentrația, temperatura și timpul de expunere joacă, de asemenea, un rol crucial. Clientul este sfătuit să testeze rezistența atunci când combină materialele respective în contact unele cu altele.

Certificare UL (chedere de etanșare ca EPDM)

UL (Underwriters Laboratories) este o companie mondială independentă, care operează în domeniul științei siguranței, similară cu TÜV din Germania. Testarea lor este necesară ca prioritate pe piața SUA-americană.

Chederele de etanșare pentru margini GN 2180 fabricate din EPDM au ca marcaj „componenta recunoscută-UL”. Aceasta prevede că profilele pot fi utilizate drept componente în produsele finite care sunt, de asemenea, destinate utilizării certificate-UL.

Pentru clienți și companii, necesitatea acestor tipuri de certificate devine din ce în ce mai importantă, deoarece garantează o calitate ridicată, o prelucrare fiabilă și o durabilitate îndelungată, precum și o siguranță fiabilă a produselor.

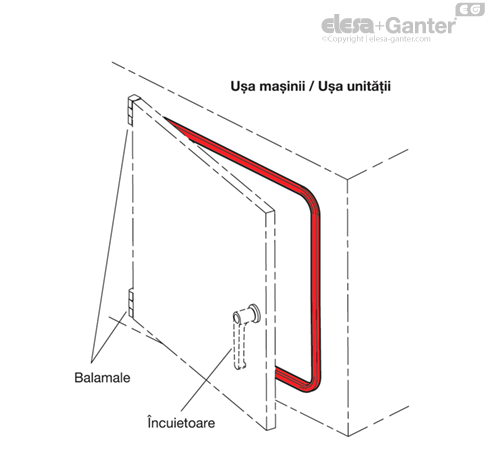

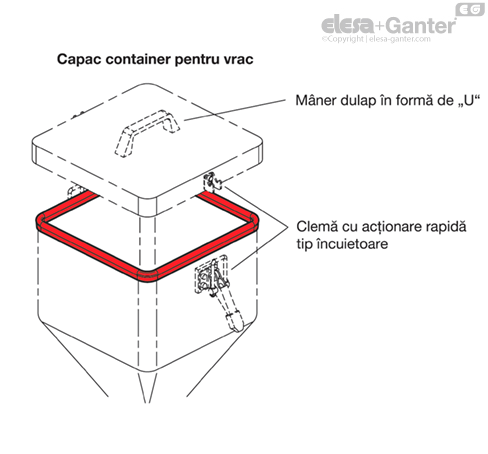

Exemple de utilizare

• Încuietori

• Balamale

• Cleme rapide de strângere

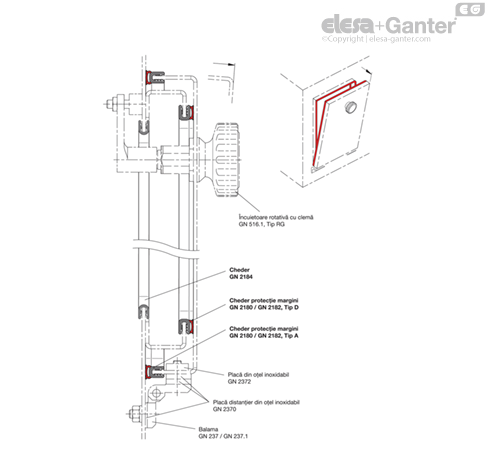

Exemple de construcție
