GN 1490 Sisteme de ghidaj liniar Oțel

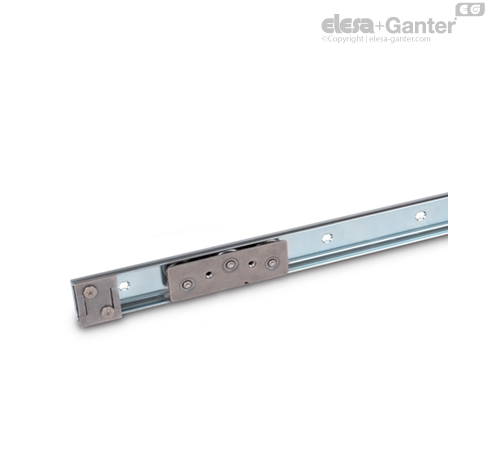

Sistemele de ghidaj liniar GN 1490 sunt, de obicei, montate în perechi, cu aliniere orizontală, fie vertical (conform ilustrației) sau perpendicular. Sunt utilizate acolo unde trebuie executate mișcări liniare, precum automatica sau ingineria auto sau mecanică.

Cărucioarele cu role pe camă împreună cu șinele de ghidaj fără joc asigură proprietățile optime de parcurgere și cerințe minime de întreținere, . Sistemul este gata de utilizare imediat după introducerea cărucioarelor cu role pe camă.

Sistemele de ghidaj liniar pe șine sunt compuse dintr-o șină de ghidare, unul sau două cărucioare cu role pe came și un număr de opritoare. Componentele sunt distribuite neasamblate. Șina de ghidare poate fi instalată fie pe partea stângă, fie pe partea dreaptă a aplicației. Pe durata montajului rolelor pe camă, trebuie luată în considerare direcția în care este recepționată sarcina (marcaj). Trebuie respectate instrucțiunile de lubrifiere și întreținere.

• Altă lungime a șinei de ghidare (până la 3,994 mm)

• Altă spațiere găuri / finisaj

Găuri de montaj, șuruburi de fixare

Pe durata asamblării, trebuie utilizate toate găurile alungite de montaj de pe șina de ghidare și filetul de fixare de pe căruciorul cu role pe camă. Acest lucru garantează faptul că forțele rezultate din sarcina maximă F _L / F_A sunt transferate eficient către structura adiacentă. Utilizarea neadecvată a șuruburilor de fixare diminuează capacitatea de încărcare în mod corespunzător. Nu sunt indicate în desen găurile de pe șinele de ghidare asociate producției.

Pot fi utilizate diverse șuruburi cu filet M5 pentru montajul cărucioarelor cu role pe camă. Șina de ghidare trebuie să fie montată cu șuruburile enumerate în tabel. Se recomandă, în general, utilizarea șuruburilor din clasa de rezistență 8.8, conform cuplului de strângere indicat. Cuplul de strângere maxim pentru șuruburile cu cap înecat aferente opritoarelor este de 4-5 Nm, ceea ce duce la cea mai mare forță de fixare, fără a deforma șinele de ghidare.

Opritoarele din cauciuc montate în prealabil sunt strânse automat de șuruburile cu cap înecat și amortizează opritoarele cărucioarelor cu role în capetele vizate.

Lubrifiere și întreținere

Suprafețele de rulare ale șinelor de ghidare trebuie să fie lubrifiate cu lubrifiant pentru lagăre cu role înainte de prima utilizare. Lubrifianții de ungere posibili includ Cassida Grease GTX 2, Shell Gadus S2 V220 și Alvania EP 1 or Klüberplex BE 31-222. În aplicațiile alimentare sau farmaceutice, lubrifianții de ungere compatibili cu FDA din clasa H1 sau mai mult trebuie utilizați conform necesității. Lubrifiantul trebuie distribuit uniform pe întreaga lungime a șinei cu ajutorul unei pensule.

După 50.000 de cicluri, șinele trebuie curățate cu o lavetă uscată și lubrifiate. Dacă există riscul de murdărie, intervalele de întreținere trebuie micșorate. În principal, murdăria trebuie prevenită prin măsuri precum protecții adecvate sau poziționarea optimă a sistemelor de ghidaj liniar.

Următoarele informații de instalare trebuie luate în considerare la proiectarea și asamblarea sistemelor de ghidaj liniar.

Aceasta asigură un rulaj ușor, operare silențioasă, uzură redusă și o funcționare corectă la utilizare de durată.

• Suprafețele de montaj ale sistemelor de ghidaj liniar (șine de ghidare și cărucioare cu role pe camă) trebuie să fie netede, paralele, și în unghiurile potrivite, precum și situate corect una față de cealaltă. Dacă sunt folosite opritoare terminale, acestea trebuie poziționate astfel încât să fie atinse simultan.

• Găurile de fixare trebuie aplicate fără torsiune sau deformare a șinelor de ghidare pe durata montajului. Toleranță de montare specificată de +0.2 / +0.5 mm are ca rezultat încărcarea la tracțiune a șinei în direcția centrului de aplicare, ceea ce asigură o funcționare optimă și o uzură redusă.

• După montajul sistemelor de ghidaj liniar, acestea trebuie verificate pentru a asigura un rulaj ușor. Dacă există probleme, precum perforarea sau curbarea, trebuie determinată și eliminată cauza prin măsuri corespunzătoare.



Capacitatea maximă de încărcare a sistemelor de ghidaj liniar corespunde celor două cărucioare cu role pe camă cu 5 role. Dacă trebuie deplasate încărcături mai mari cu cărucioare cu role pe camă suplimentare, funcționarea trebuie testată într-o configurație de testare. Lățimea totală, cât și rigiditatea aplicației joacă, de asemenea un rol și pot influența negativ capacitate de încărcare și uzura.

Pentru a atinge sarcina nominală specificată F_R, cărucioarele cu role pe camă trebuie instalate astfel încât partea cu numărul mai mare de role să primească sarcina. Pentru prevenirea confuziilor, aceasta este marcată cu două semne la baza corpului căruciorului.

Sarcina totală FG a aplicației trebuie transmisă către cărucioarele cu role pe camă cât mai central posibil. Șocurile neașteptate precum și vibrațiile puternice care acționează pe sistemele de ghidaj liniar trebuie evitate. Aplicarea sau amortizarea cuplurilor din direcțiile M_Xși M_Z prin intermediul cărucioarelor cu role pe camă nu este prevăzută.



Sistemele de ghidaj liniar sunt montate, de preferință, vertical, în perechi, cu aliniere orizontală. Acest lucru generează cea mai mare stabilitate posibilă și rigiditate la torsiune în cel mai mic spațiu de montaj. Proprietățile de funcționare sunt optime în această dispunere, iar uzura este redusă la minim.

În mod opus glisierelor telescopice, rolele de ghidare pot fi utilizate în sens vertical, întrucât nu survine nici o alunecare de colivie, deoarece modelul nu este prevăzut cu o colivie cu bile. Este nevoie doar să se țină cont de sensul în care acționează sarcina, astfel încât cărucioarele cu role pe camă să fie introduse corect pe șina de ghidare.

Totodată, montajul orizontal al șinei (poziție culcată) este posibil cu anumite restricții. Sarcina maximă, în această situație, este sarcină nominală F_A. Datorită secțiunii transversale a șinei, se estimează forțe mai mari care să extindă șina, ceea ce poate duce la o coliziune între cărucioarele cu role pe camă și capetele șuruburilor de montaj. În caz de nesiguranță, verificați funcția sub încărcare printr-o configurație de testare.

favorabil	vertical, pe ambele părți
acceptabil	transferat vertical, față-verso	înclinat vertical, față-verso
nefavorabil	vertical, pe o parte	orizontal, pe o parte

• Pentru lungimi de deplasare care depășesc lungimea standard maximă a șinelor de ghidare, mai multe șine pot fi aranjate succesiv. În acest caz, găurile de montaj pentru șinele de ghidare trebuie poziționate cât mai exact posibil pentru a menține la minim orice decalaj posibil între șinele de ghidare.

• Șinele de ghidare pot fi tăiate pe orice lungime, dacă este nevoie. La tăiere, trebuie avut grijă ca secțiunea transversală a profilului să nu se deformeze. Recomandăm folosirea unei cleme. După tăiere, suprafețele trebuie debavurate și curățate înainte de lubrifierea suprafețelor de rulare.
