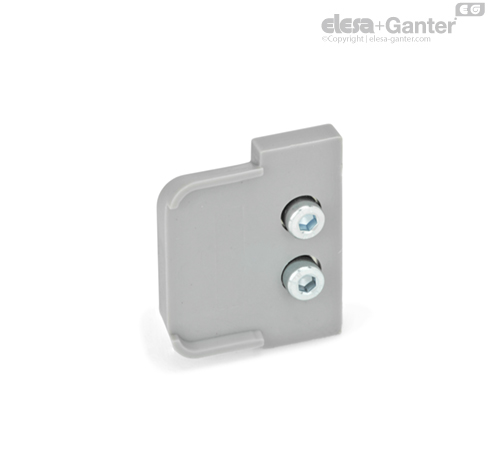

GN 2428-U Dispozitive de ștergere Pentru șine cu lagăre flotante

Dispozitivele de ștergere GN 2428 protejează împotriva depunerilor de murdărie pe șine și role.

Pentru dimensiunea h₁ = 18 dispozitivul de ștergere este fixat numai cu un singur șurub central.

Șuruburile sunt piese incluse în comandă.

• Sisteme de ghidaj liniar

Sistemele de ghidaj liniar permit acționarea liniară fiabilă și economică a modulelor. Atributele remarcabile ale acestora sunt funcționarea cu întreținere minimă, durata mare de viață și operarea silențioasă. Acestea sunt atributele care transformă sistemele de ghidaj cu role în componente indispensabile pentru acționarea eficientă și sigură a dispozitivelor și îndeplinește necesitățile unităților cu cerințe minime de energie.

Gama de produse include toate componentele necesare pentru construcția sistemelor de ghidaj liniar care sunt compacte și ușor de asamblat și instalat. Toate sistemele de ghidaj liniar cuprind o șină exterioară cu role sau cărucioare cu role care acționează în interiorul șinei.

Șinele sunt suporturi pentru sistemele de ghidaj liniar. Acestea pot fi create ca modele de lagăre fixe sau flotante, cu lagăre fixe care ghidează rolele în interiorul șinei pe două planuri, în timp ce lagărul flotant acționează astfel pe un singur plan. Mixând ambele modele, pot fi corectate decalaje sau erori de paralelism în structura asociată. Astfel, lucrările complexe preliminare realizate prin prelucrarea cu precizie a componentelor adiacente poate fi menținută la nivel minim. Ambele modele de șine pot fi montate în două moduri: găuri cilindrice pentru cap înecat sau găuri conice de 90° pentru auto-centrare.

Cărucioarele cu role pe camă se găsesc în 3 tipuri diferite de modele, fiind diferențiate prin modul de asamblare radială sau axială, material și gradul de etanșare. Toate cărucioarele cu role pe camă cuprind 3 role, cu cea din mijloc prevăzută cu un pivot ajustabil excentric, pentru determinarea tensiunii standard sau înălțimii/jocului din interiorul șinei. În funcție de modelul șinei, un ștergător este montat pe fiecare capăt al căruciorului cu role.

Rolele cu came sunt similare ca structură cu rulmenții cu bile cu canale adânci, cu un pivot al rulmentului nedetașabil utilizat ca punct de montare.

Pentru aplicațiile speciale, rolele pe camă și ștergătoarele pot fi distribuite separat de cărucioare,conform unor standarde separate.

Toate modelele sunt disponibile în dimensiuni nominale pentru șine de h₁ = 18, 28, 35 și 43 mm. Pe lângă gama standard, acestea pot fi distribuite cu lungimi de până la 3600 mm într-o singură componentă, sau în combinație de șine pentru cerințe individuale sau particulare.



Pentru a asigura o flexibilitate maximă, sistemele de ghidaj liniar sunt compuse din componentele enumerate mai jos. În funcție de cerințe, componentele corespunzătoare pot fi distribuite în cantitatea dorită. Deoarece șinele de ghidaj liniar și cărucioarele cu role pe camă trebuie să fie asamblate separat în multe aplicații, aceste elemente vor fi distribuite neasamblate și împachetate separat.

La cerere, sisteme de ghidaj liniar cu role pe camă asamblate complet cu șine incluse GN 2422 sunt disponibile și cărucioare cu role pe camă GN 2424.



Toleranța pentru sisteme de ghidaj liniar montate

În asocierea șinelor GN 2422 și cărucioare cu role pe camă incluse GN 2424, există următoarele dimensiuni / toleranțe.

Dacă mai multe cărucioare cu role pe camă sunt montate pe o singură șină, poate surveni un decalaj x între cărucioarele cu role pe camă care trebuie adăugat la dimensiunea h₂.



Precizia de ghidare





Decalaj de înălțime admis

Regula lagărelor flotante și fixe este aceea ca decalajele din structura principală să fie neutralizate. În orice caz, atunci când se utilizează șine de tip UV / UT și XV / XT, nu trebuie depășite anumite limite. Următorul tabel indică unghiul maxim admis al decalajului de înălțime ale șinelor pentru lagăre fixe și flotante. Luați în calcul că rata sarcinii trebuie redusă la 30% odată ce este realizată valoarea indicată.

Pentru a calcula h₂, trebuie utilizată următoarea formulă: h₂ = a x tan w, cu valorile tabulare utilizate pentru w, indicate mai jos.

Exemplu: h₁ = 43, a = 650 mm, w max. = 0,171°

h₂ = 650 mm x tan 0,171° = 1.94 mm



Decalaj lateral admis

Neutralizarea defectelor unghiulare și a decalajului suprafeței de montaj este posibilă cu ajutorul șinelor pentru lagăre fixe și flotante. Decalajul admis al rolelor de camă și cărucioarelor cu role pe camă pe șine de tip UT / UV este dat de valorile pentru x și z. Referința este media nominală a căii de rulare b_m.

Astfel, erorile de paralelism sau unghiulare pot fi neutralizate pentru întreaga lungime a șinei, corespunzător cu decalajul din suma valorilor pentru x și z.



Lățimile de suport



Cuplu de strângere

Atunci când șinele sunt poziționate cu găuri de montaj pentru cap înecat, de tip UT și XT, asigurați-vă că suprafața este plană, iar găurile de îmbinare să fie filetate suficient de adânc, astfel încât șurubul cu cap plat să fie aliniat cu șina.

Trebuie să fie menținut cuplul de strângere indicat al șuruburilor cu cap plat.





Viteză de parcurgere

Lubrifiere

Odată ce căruciorul cu role pe camă este așezat pe șină, se recomandă lubrifierea fină a suprafețelor căii de rulare a șinei, cu ajutorul unui lubrifiant de uz intens pentru sisteme de ghidaj liniar, cum ar fi Klüberplex BE 31-222, cu ajutorul unui ștergător.

Verificați la intervale regulate ca filmul lubrifiant să nu prezinte murdărie sau poluanți, cum ar fi așchiile de metal.

În cazul în care survine poluarea vizibilă sau decolorarea evidentă a lubrifiantului, utilizați o lavetă curată pentru curățarea șinelor și rolelor, și aplicați lubrifiant nou.

Aplicarea unui lubrifiant nou este, în mod normal, necesară odată pe an sau după 100 km de rulare.

Temperaturi de funcționare

Sarcina nominală

Spațiul de montaj, modul dorit de fixare și sarcina utilă reprezintă factorii decisivi la selecția celui mai bun sistem de ghidare posibil. Valorile redate mai jos vor ajuta la selecția celui mai potrivit cărucior cu role pe camă sau cele mai potrivite role pe camă.

Informațiile despre sarcina nominală sunt valori de reper facultative, prezentate fără obligații, și nu constituie nici un fel de asigurare sau garanție pentru utilizarea prevăzută. Utilizatorul trebuie să stabilească pentru fiecare caz în parte dacă produsul este compatibil cu aplicația vizată. Factorii de mediu și îmbătrânirea pot afecta valorile indicate.

1. Asigurați-vă că rolele pe camă și căile de rulare sunt libere.

2. Slăbiți ușor șurubul de montaj al rolei centrale reglabile excentric și introduceți căruciorul cu role pe camă (fără ștergătoare prevăzute) pe șină (vedeți și articolele 4 și 6).

3. Poziționați căruciorul cu role pe camă la un capăt al șinei. Pentru șinele cu lagăr flotant de tip UT și UV, trebuie adăugat un suport subțire și stabil (de exemplu, o cheie fixă sau calibru) sub capetele corpului de cărucior cu role pe camă și ale șinei, pentru a asigura alinierea paralelă a căruciorului cu role pe camă pe căile de rulare plane.







5. Rotirea cheii fixe în sensul acelor de ceasornic va presa rola de camă pentru fixarea pe calea de rulare superioară, ceea ce va configura jocul liber al căruciorului cu role. Pretensionarea excesivă trebuie evitată, deoarece va spori fricțiunea și va reduce durata de viață a ansamblului.

6. Utilizând cheia fixă pentru a menține pivotul de lagăr în poziție corectă, șurubul de montaj poate fi strâns ușor. Cuplul de strângere corect va fi verificat ulterior.

7. Acționați căruciorul cu role pe șină și asigurați-vă că jocul / pretensionarea moderată este constantă pe întreaga lungime a șinei. Mișcarea de rulare trebuie să fie liberă, iar căruciorul cu role pe camă să nu aibă nici un joc sau blocaj în vreun punct din interiorul șinei.

8. Acum strângeți șurubul de montaj cu cuplul de strângere recomandat indicat în tabel, cu cheia fixă ce menține fixă poziția unghiulară a rolelor de camă.



9. Acum montați ștergătoarele, iar pentru căruciorul cu role pe camă de tip N, garnitura longitudinală. Pentru a realiza acest lucru, îndepărtați căruciorul cu role pe camă de pe șină.

10. Înainte de a introduce din nou căruciorul cu role pe camă, asigurați-vă că rolele / căile de rulare sunt lubrifiate corect cu ajutorul unui lubrifiant de uz intens pentru ghidaj liniar.
