GN 192.15-A
GN 192.15

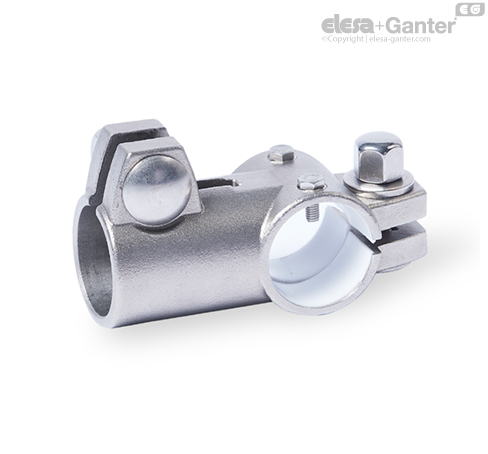

Cuple T preluare mișcare actuator
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Oțel inoxidabil AISI CF-8
Sablare mată
Bucșă antifricțiune
Plastic (PTFE)
Șurub cu cap bombat DIN 603
Oțel inoxidabil
Piulițe DIN 917/Șaibe
Oțel inoxidabil
Garnituri
Plastic (Poliacetal, POM)
Silicon, 40 ... 60 Shore A
Conectorii actuatorului liniar în T GN 192.15 se bazează pe conectorii T. Găurile de montare suplimentare se folosesc pentru cuplarea la cheia de acționare a actuatorului liniar. Găurile marcate cu G sunt prevăzute cu bucși antifriccțiune.
În locașurile șurubului z2, jocul din găurile de ghidare d1 se poate ajusta sau conectorii pentru actuatorul liniar pot fi strânși după ajustare. La tipul B, în locașurile șuruburilor sunt prevăzute garnituri.
Pentru strângerea rapidă, fără unelte, piulițele cu capac se pot înlocui cu mânere ajustabile GN 911.3 prezentate în tabel ca accesorii.
