Specificație
Nr. de identificare
Nr. 2: cu 2 șuruburi cu locaș hexagonal, din oțel inoxidabil DIN 912
Versiunea din aluminiu
Acoperit cu pulbere
Negru, RAL 9005, finisaj texturat SW

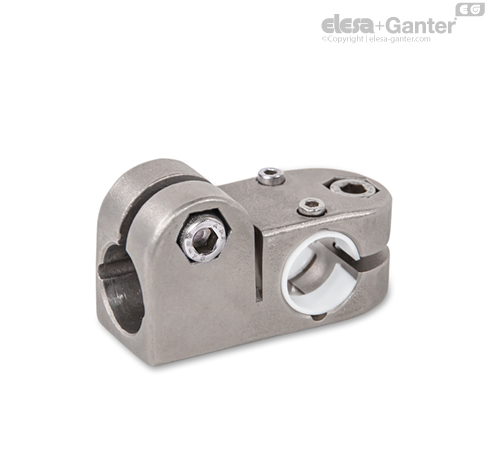

Model din oțel inoxidabil
Oțel inoxidabil AISI CF-8 NI
Sablare mată
doar cu bucșă antifricțiune
Bucșă antifricțiune
Plastic (PTFE)
Șurub cu locaș hexagonal DIN 912
Oțel inoxidabil AISI 304
Piulițe hexagonale DIN 985
Oțel inoxidabil AISI 304
Autoblocare prin inel din poliamidă
Informații
Cuplele T preluare mișcare actuator GN 191.1 se bazează pe cuplele T. Găurile de fixare prevăzute suplimentar se folosesc pentru conectarea la cheia de acționare a actuatorului liniar. Găurile marcate cu „G“ sunt prevăzute cu lagăre cu manșon.
În locașul șurubului z2, jocul din găurile de ghidare d1 se poate ajusta sau conectorii actuator liniar pot fi strânși după ajustare.
Pentru strângerea rapidă, fără unelte, șuruburile cu locaș hexagonal se pot înlocui cu mânere ajustabile GN 911 / GN 911.3 prezentate în tabel ca accesorii.
