Specificație
Tipuri
- Tip OZ: fără treaptă de centrare (neted)
- Tip MZ: cu treaptă de centrare
- Tip AV: cu îmbinare dințată externă
- Tip IV: cu îmbinare dințată internă
Nr. de identificare
Nr. 2: cu șurub cu cap cilindric, din oțel inoxidabil DIN 912
Aluminiu
Acoperit cu pulbere
Negru, RAL 9005, finisaj texturat SW
Bucșă antifricțiune
Plastic (PTFE)
Șuruburi cu locaș hexagonal DIN 912
Oțel inoxidabil AISI 304
Piulițe hexagonale DIN 985
Oțel inoxidabil AISI 304
Autoblocare prin inel din poliamidă
Informații

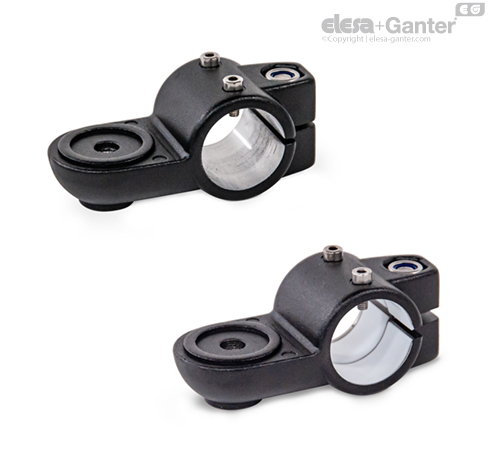

Conectorii de acționare liniară cu clemă pivotantă GN 278.1 se bazează pe conectori cu clemă pivotantă. Găurile de montare suplimentare se folosesc pentru cuplarea la cheia de acționare a actuatorului liniar. Găurile marcate cu G sunt prevăzute cu bucși antifriccțiune.
În locașul șurubului z, jocul din găurile de ghidare d1 se poate ajusta sau conectorii pentru actuatorul liniar pot fi strânși după ajustare.
Pentru strângerea rapidă, fără unelte, șurubul cu cap cilindric se poate înlocui cu un mâner ajustabil GN 911 prezentate în tabel ca accesorii.
