Specificație
Nr. de identificare
Nr. 2: cu șurub cu cap cilindric, din oțel inoxidabil DIN 912
Aluminiu
Acoperit cu pulbere
Negru, RAL 9005, finisaj texturat SW
Bucșă antifricțiune
Plastic (PTFE)
Șuruburi cu locaș hexagonal DIN 912
Oțel inoxidabil AISI 304
Piulițe hexagonale DIN 985
Oțel inoxidabil AISI 304
Autoblocare prin inel din poliamidă
Informații

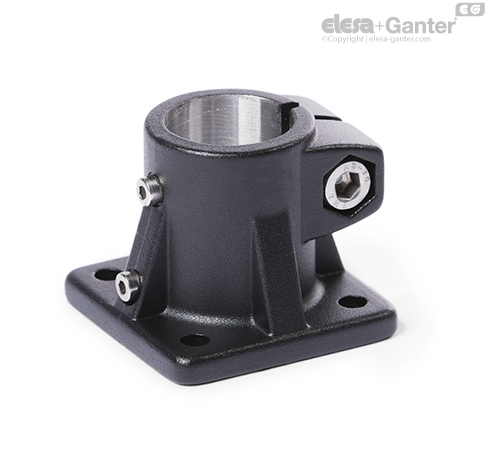

Conectorii cu flanșă pentru actuator liniar GN 163.1 sunt dezvoltați din conectorii bază. Găurile de fixare prevăzute suplimentar se folosesc pentru conectarea la cheia de acționare a actuatorului liniar. Găurile marcate cu G sunt prevăzute cu bucși antifriccțiune.
În locașurile șuruburilor z, jocul din găurile de ghidare d1 se poate ajusta sau conectorii pentru actuator liniar pot fi strânși după ajustare.
