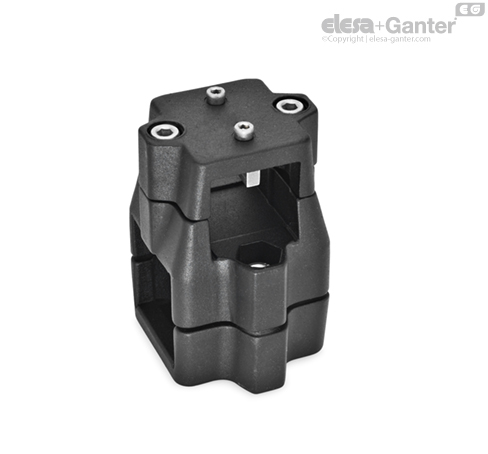

GN 135.1-S-S Conectori cu două căi pentru actuator liniar Pătrat-Pătrat

Conectorii cu două căi pentru actuator liniar GN 135.1 au la bază conectorii cu două căi. Găurile de montare suplimentare se folosesc pentru cuplarea la cheia de acționare a actuatorului liniar.

Orificiile de montaj d₃ pentru cheia de acționare sunt întotdeauna poziționate pe alezajul d₁ sau profilul pătrat s₁ de pe sistemul cu un singur ax. Bucșele de centrare din gaura de trecere blochează jocul axial. Lățimea pătratului s₁ este aliniată dimensional cu jocul actuatoarelor liniare pătrate.

Pentru strângerea rapidă, fără unelte, șuruburile cu locaș hexagonal se pot înlocui cu mânere ajustabile GN 911  prezentate în tabel ca accesorii.

• Mânere ajustabile GN 911

• Caracteristici plastic

• Caracteristici oțel inoxidabil
