GN 132.1
GN 132.1

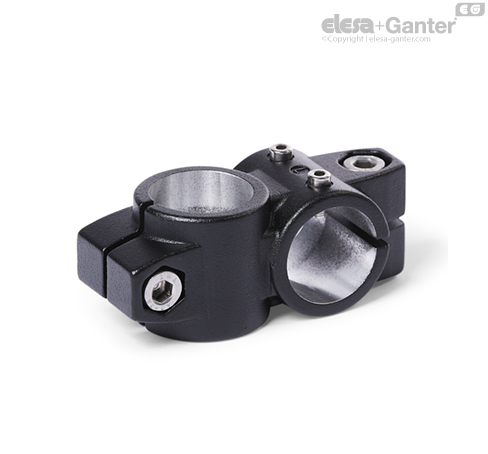

Conectori cu două căi pentru actuator liniar
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Nr. 2: cu 2 șuruburi cu locaș hexagonal, din oțel inoxidabil DIN 912
Aluminiu
Acoperit cu pulbere
Negru, RAL 9005, finisaj texturat S
Bucșă antifricțiune
Plastic (PTFE)
Șurub cu locaș hexagonal DIN 912
Oțel inoxidabil AISI 304
Piulițe hexagonale DIN 985
Oțel inoxidabil AISI 304
Autoblocare prin inel din poliamidă
Conectorii cu două căi pentru actuator liniar GN 132.1 au la bază conectorii cu două căi. Găurile de montare suplimentare se folosesc pentru cuplarea la cheia de acționare a actuatorului liniar. Găurile marcate cu G sunt prevăzute cu bucși antifriccțiune.
În locașurile șuruburilor z, jocul din găurile de ghidare d1/d2 se poate ajusta sau conectorii actuatorului liniar pot fi strânși după ajustare.
Pentru strângerea rapidă, fără unelte, șurubul cu cap cilindric se poate înlocui cu un mâner ajustabil GN 911 prezentate în tabel ca accesorii.
