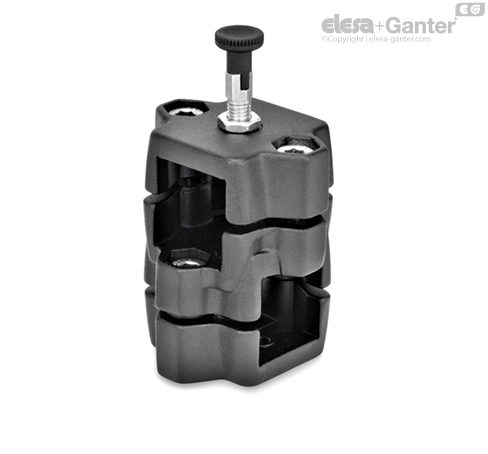

GN 134.7-R Conectori cu două căi și indexare cu indexor cu plunger

Cu conectorii cu blocare în două căi GN 134.7, pozițiile recurente de-a lungul unui tub de construcție pătrat pot fi mutate ușor și rapid. Găurile necesare pentru tipul R sau cele pentru tipul D pot fi create de către utilizator în conformitate cu instrucțiunile de asamblare sau comandate ca țevi complet finisate cu găuri de blocare .GN 990.1 .

Pentru prindere rapidă fără unelte, șuruburile din locațiile z, pot fi înlocuite cu mânere ajustabile GN 911  prezentate în tabel ca accesorii. Bucșele de centrare din orificiile de trecere elimină jocul axial dintre cele două segmente ale conectorilor.

Săniile liniare cu blocare în două sensuri GN 134.7 se livrează cu indexor cu plunger (Tip R) sau indexor cu arc (Tip D) nemontate. Tipul G cu filet este compatibil, în mod universal, pentru anumite utilizări.

• Mânere ajustabile GN 911

• Caracteristici oțel inoxidabil

Dimensiunile standard ale conectorilor cu flanșă cu indexare sunt concepute pentru țevile de construcții GN 990. Acestea pot fi montate cu orificii de blocare (B sau S) de către utilizator, conform dimensiunilor specificate în tabel.

Țevile de construcții cu orificii de blocare pot fi comandate ca piesă standard GN 990.1  tăiate la lungime și complet gata de instalare.
