Specificație
Nr. de identificare
Nr. 2: cu șurub cu cap cilindric, din oțel inoxidabil DIN 912
Aluminiu
Acoperit cu pulbere
Negru, RAL 9005, finisaj texturat SW
Bucșă antifricțiune
Plastic (PTFE)
Șuruburi cu locaș hexagonal DIN 912
Oțel inoxidabil AISI 304
Piulițe hexagonale DIN 985
Oțel inoxidabil AISI 304
Autoblocare prin inel din poliamidă
Informații

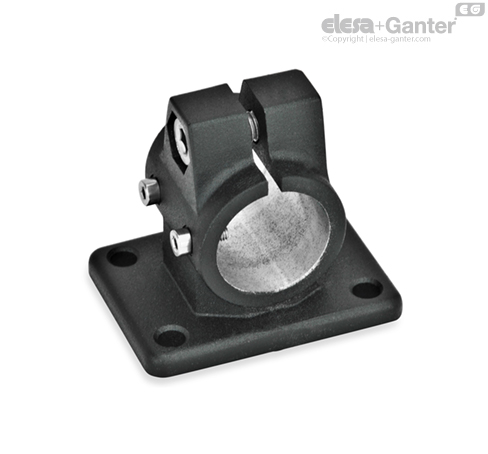

Conectorii cu flanșă pentru actuator liniar GN 146.1 sunt dezvoltați din conectorii cu flanșă. Găurile de montare suplimentare se folosesc pentru cuplarea la cheia de acționare a actuatorului liniar. Găurile marcate cu G sunt prevăzute cu bucși antifriccțiune.
În locașurile șuruburilor z, jocul din găurile de ghidare d1 se poate ajusta sau conectorii pentru actuator liniar pot fi strânși după ajustare.
Pentru strângerea rapidă, fără unelte, șurubul cu cap cilindric se poate înlocui cu un mâner ajustabil GN 911 prezentate în tabel ca accesorii.
