Specificație
Nr. de identificare
Nr. 2: cu șurub cu locaș hexagonal, din oțel inoxidabil DIN 912
Versiunea din aluminiu
Aluminiu
Acoperit cu pulbere
Negru, RAL 9005, finisaj texturat SW

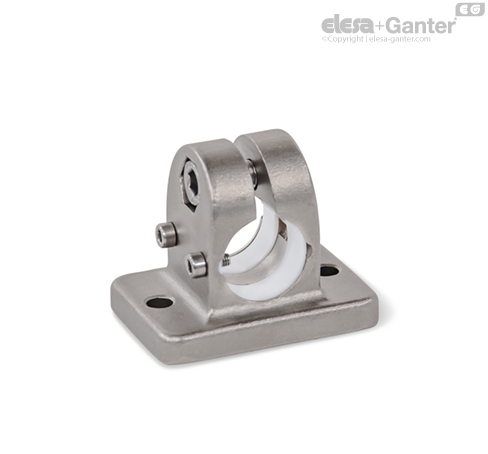

Model din oțel inoxidabil
- Oțel inoxidabil AISI CF-8 NI
- doar cu bucșă antifricțiune
Bucșă antifricțiune
Plastic (PTFE)
Șuruburi cu locaș hexagonal DIN 912
Oțel inoxidabil AISI 304
Piulițe hexagonale DIN 985
Oțel inoxidabil AISI 304
Autoblocare prin inel din poliamidă
Informații
Conectorii actuator liniar cu flanșă GN 145.1 provin din cuple de conectare cu flanșă. Găurile de montare suplimentare se folosesc pentru cuplarea la cheia de acționare a actuatorului liniar. Găurile marcate cu G sunt prevăzute cu bucși antifriccțiune.
În locașurile șuruburilor z, jocul din găurile de ghidare d1 se poate ajusta sau conectorii pentru actuator liniar pot fi strânși după ajustare.
Pentru strângerea rapidă, fără unelte, șurubul cu cap cilindric se poate înlocui cu un mâner ajustabil GN 911 / GN 911.3 prezentate în tabel ca accesorii.
