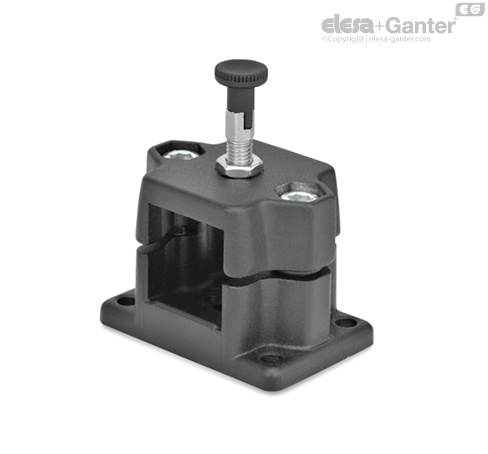

GN 147.7-R Conector cu flanșă cu indexare cu indexor cu plunger

Cu săniile liniare cu încuietoare cu flanșă GN 147.7, pozițiile recurente de-a lungul unei țevi pătrate pot fi mutate ușor și rapid. Găurile necesare pentru tipul R sau cele pentru tipul D pot fi create de către utilizator în conformitate cu instrucțiunile de asamblare sau comandate ca țevi complet finisate cu găuri de blocare .GN 990.1 .

Pentru strângerea rapidă fără unelte, șuruburile conectorului pot fi înlocuite cu mânere ajustabile GN 911  prezentate în tabel ca accesorii.

Bucșele de centrare din orificiile de trecere elimină jocul axial dintre cele două segmente ale conectorilor.

Conectorii cu flanșă cu indexare GN 147.7 sunt distribuiți cu indexor cu plunger nemontat (tip R) sau cu plunger cu arc (tip D). Tipul G cu filet este compatibil, în mod universal, pentru anumite utilizări.

• Mânere ajustabile GN 911

• Caracteristici oțel inoxidabil

Dimensiunile standard ale conectorilor cu flanșă cu indexare sunt concepute pentru țevile de construcții GN 990. Acestea pot fi montate cu orificii de blocare (B sau S) de către utilizator, conform dimensiunilor specificate în tabel.

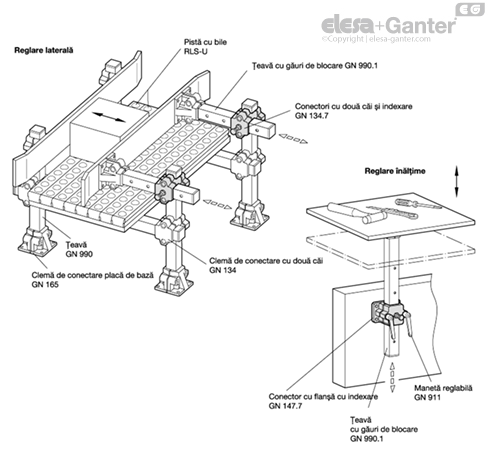

Țevile de construcții cu orificii de blocare pot fi comandate ca piesă standard GN 990.1  tăiate la lungime și complet gata de instalare.
