GN 2492

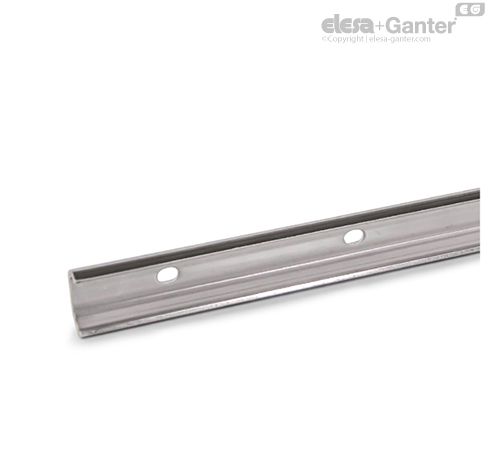

Șine de ghidare liniară pentru cărucior cu role pe camă din oțel inoxidabil

Șinele cu ghidare liniară pentru cărucior cu role pe camă din oțel inoxidabil GN 2492 pot fi asociate cu cărucioare cu role pe camă din oțel inoxidabil GN 2494 sau role pe camă din oțel inoxidabil GN 2496 pentru a crea sisteme de ghidaj liniar.

Aceste unități compacte sunt utilizate, de exemplu, în industria de proiectare a aparaturii sau matrițelor, în transport și echipamente de service în construcții pentru susținerea ușilor culisante, sau pentru mișcări liniare ale echipamentelor de producție. Materialul poate fi utilizat, de asemenea, mai ales în medii agresive care se întâlnesc, de exemplu, în industriile chimice, farmaceutice, medicale sau de procesare alimentară.

Sistemele de ghidaj liniar sunt, de obicei, montate în perechi, cu aliniere orizontală, fie vertical (conform ilustrației) sau perpendicular. Șinele pot fi instalate fie pe partea stângă, fie pe partea dreaptă a aplicației.

• Cărucioare cu role pe camă din oțel inoxidabil GN 2494

• role pe camă din oțel inoxidabil GN 2496

• Alte lungimi disponibile pentru șina de ghidare
• pentru h₁ = 30: până la 4000 mm
• pentru h₁ = 45: până la 5200 mm

• Distanță gaură de montaj diferită m₁ / m₂

• Caracteristici oțel inoxidabil

Următoarele informații de montaj trebuie luate în considerare la utilizarea și asamblarea sistemelor de ghidaj liniar din oțel inoxidabil.

Aceasta asigură un rulaj ușor, operare silențioasă, uzură redusă și o funcționare corectă la utilizare de durată.

• Sistemele de ghidaj liniar din oțel inoxidabil sunt, în mod obișnuit, montate în perechi. Structura adiacentă trebuie să aibă o stabilitate adecvată, de exemplu pentru a reduce erorile geometrice cauzate survenite prin deformarea elastică.

• Suprafețele de montaj ale sistemelor de ghidaj liniar (șine de ghidare și cărucioare cu role pe camă) trebuie să fie netede, paralele, și în unghiurile potrivite, precum și situate corect una față de cealaltă. Limita liniară a șinei este stabilită de opritoarele exterioare. Dacă sunt utilizate mai multe opritoare, acestea trebuie să fie atinse simultan.

• Găurile de fixare trebuie folosite fără torsiune sau deformare a șinelor de ghidare din oțel inoxidabil pe durata montajului.

• După montajul sistemelor de ghidaj liniar, acestea trebuie verificate pentru a asigura un rulaj ușor. Dacă există probleme, precum perforarea sau curbarea, trebuie determinată și eliminată cauza prin măsuri corespunzătoare.

Pe durata asamblării, trebuie utilizate toate găurile alungite de montaj de pe șina de ghidare și filetul de fixare de pe căruciorul cu role pe camă. Acest lucru garantează faptul că forțele rezultate din sarcina maximă F_R / F_A sunt transferate eficient către structura adiacentă. Utilizarea neadecvată a șuruburilor de fixare diminuează capacitatea de încărcare în mod corespunzător.

Pot fi folosite diverse șuruburi cu filete corespunzătoare pentru montajul cărucioarelor cu role pe camă. Respectați adâncimea de strângere maximă „t” a filetului. Asamblați șina cu șuruburi ISO 7380 (șuruburi cu cap plat semi-rotund) pentru a evita coliziunile cu căruciorul cu role pe camă. Șuruburile cu înălțimea capului egală sau mai mică sunt, de asemenea, admise. În general, se recomandă utilizarea șuruburilor din oțel inoxidabil din clasa A2 sau A4-70 sau mai mult, având în vedere cuplul de strângere indicat.

1. Asigurați-vă că rolele pe camă și rolele de ghidare sunt libere.

2. Slăbiți ușor șurubul de fixare al rolei de ghidare excentrice reglabile central și introduceți căruciorul cu role pe camă pe șină, fără ștergătoare (vedeți pașii 4 și 6).

3. Poziționați căruciorul cu role pe camă la un capăt al șinei de ghidare.

4. Inserați cheia fixă între rola excentrică și căruciorul cu role pe camă. Cele două orificii de centrare de pe stânga și dreapta ale căruciorului cu role pe camă marchează poziția secțiunii de rulare ale celor două role concentrice de susținere.



5. Rotirea cheii în sensul acelor de ceasornic, va presa rola de ghidare pe calea de rulare a șinei, astfel încât să nu existe nici un joc pentru căruciorul cu role. Strângerea excesivă va spori fricțiunea și va reduce durata de viață a componentei.

6. Menținând în poziție pivotul lagărului rolei de ghidare excentrice cu ajutorul cheii, strângeți moderat șurubul de fixare. Cuplul exact se va verifica ulterior.



7. Acționați căruciorul cu role pe camă pe șina de ghidare, și asigurați-vă că jocul sau pretensionarea ușoară este constantă pe întreaga lungime a șinei. Căruciorul cu role pe camă trebuie să fie acționat cu ușurință fără a fi slăbit sau strâns peste măsură. Reglați dacă este nevoie.

8. Strângeți șurubul de fixare cu ajutorul cuplului indicat în tabel (respectați înălțimea structurii h₁). Utilizați cheia fixă pentru a menține rola de ghidare excentrică în unghiul final, pentru a preveni reglajele accidentale. Poate fi utilizat adeziv pentru a fixa șurubul în poziție.

9. Inserați ștergătoarele. Îndepărtați căruciorul cu role de pe șină și reintroduceți-l pentru a verifica unde ajung ștergătoarele. Dispozitivele de ștergere se vor alinia automat pe durata utilizării.

• role pe camă din oțel inoxidabil GN 2496

• Dispozitive de ștergere GN 2498

• cheie fixă GN 2424.1-13-15

Capacitatea de încărcare maximă a sistemului de ghidaj liniar corespunde cu utilizarea celor două cărucioare cu role pe camă și este limitată de stabilitatea șinei de ghidare. Lățimea totală, cât și rigiditatea aplicației joacă, de asemenea un rol și pot influența negativ capacitate de încărcare și uzura.

Pentru a atinge sarcina nominală indicată F_R, montați căruciorul cu role pe camă, astfel încât sarcina să fie aplicată pe partea cu cel mai mare număr de role. Pentru prevenirea confuziilor, acesta este marcat cu două semne la baza corpului căruciorului.

Sarcina totală F_G a aplicației trebuie transmisă către cărucioarele cu role pe camă cât mai central posibil. Șocurile neașteptate precum și vibrațiile puternice care acționează pe sistemele de ghidaj liniar trebuie evitate. Aplicarea sau amortizarea cuplurilor din direcțiile M_Xși M_Z prin intermediul cărucioarelor cu role pe camă nu este prevăzută.

Dacă sunt acționate sarcini mai mari, acest lucru este realizat cu ajutorul structurii de susținere suplimentară (în direcția F_R), în exteriorul șinei de ghidare care permite utilizarea cărucioarelor cu role pe camă suplimentare. Suportul menține șina împotriva deplasării relative a șinelor sau alunecării. Oricum, funcționarea trebuie verificată printr-o configurație de testare.



Șinele de ghidaj liniar cu role pe camă și cărucioarele cu role pe camă trebuie lubrifiate ușor pe suprafața de rulare cu lubrifiant pentru lagăre cu role de înaltă performanță, înainte de prima utilizare. Lubrifiantul trebuie distribuit uniform pe întreaga lungime a șinei cu ajutorul unei pensule. În mediile obișnuite, Shell Gadus S2 V220 sau Klüberplex BE 31-222, de exemplu, pot fi utilizate ca lubrifianți. În zone de aplicare precum industria alimentară și farmaceutică, utilizați lubrifianți omologați de către FDA. Exemple sunt Klüberfood NH1 94-301 sau Klübersynth UH1 14-151.

După 50 km, șase luni sau similar, murdărirea sau decolorarea lubrifiantului, șinele și cărucioarele cu role pe camă trebuie curățate cu o lavetă curată și relubrifiată. Dacă eventuala murdărire este mai mare, intervalele de întreținere trebuie micșorate. Preveniți murdărirea prin asigurarea protecției corespunzătoare sau amplasarea optimă a sistemelor de ghidaj liniar.



Sistemele de ghidaj liniar din oțel inoxidabil sunt montate, de preferință, vertical, în perechi, cu aliniere orizontală. Acest lucru generează cea mai mare stabilitate posibilă și rigiditate la torsiune în cel mai mic spațiu de montaj. Proprietățile de funcționare sunt optime în această dispunere, iar uzura este redusă la minim.

În mod opus glisierelor telescopice, sistemele de ghidaj liniar pot fi utilizate în sens vertical deoarece modelul nu este prevăzut cu o colivie cu bile. Este nevoie doar să se țină cont de sensul în care acționează sarcina, astfel încât cărucioarele cu role pe camă să fie introduse corect pe șina de ghidare.

Totodată, montajul orizontal al șinei (poziție culcată) este posibil cu anumite restricții. Sarcina maximă, în această situație, este indicată ca sarcină nominală F_A. Datorită secțiunii transversale a șinei, se estimează forțe mai mari care să extindă șina, ceea ce poate duce la o coliziune între cărucioarele cu role pe camă și capetele șuruburilor de montaj. În caz de nesiguranță, verificați funcția sub încărcare printr-o configurație de testare.

favorabil	vertical, pe ambele părți
acceptabil	transferat vertical, față-verso	înclinat vertical, față-verso
nefavorabil	vertical, pe o parte	orizontal, pe o parte

• Pentru aplicațiile în care există o cale de deplasare mai lungă, șinele cu lungimea totală de 5200 mm sunt disponibile la cerere. Nu dispuneți secvențial mai multe șine de ghidaj liniar cu role pe camă pentru a obține o cale de deplasare mai lungă, întrucât jocul permis sau pretensionarea cărucioarelor cu role pe camă nu poate fi menținută constant pe mai multe șine.

• Șinele de ghidare pot fi tăiate pe orice lungime, dacă este nevoie. La tăiere, trebuie avut grijă ca secțiunea transversală a profilului să nu se deformeze. Se recomandă utilizarea unei cleme. După tăiere, suprafețele trebuie debavurate și curățate înainte de lubrifierea suprafețelor de rulare.
