Specificație
- Bilă din oțel, neacoperită
- Bilă din oțel inoxidabil AISI 420C
Carcasă oțel inoxidabil AISI 301 NNI
- AISI 303 (doar dimensiunea 15)
- Bilă din oțel inoxidabil AISI 420C
Informații

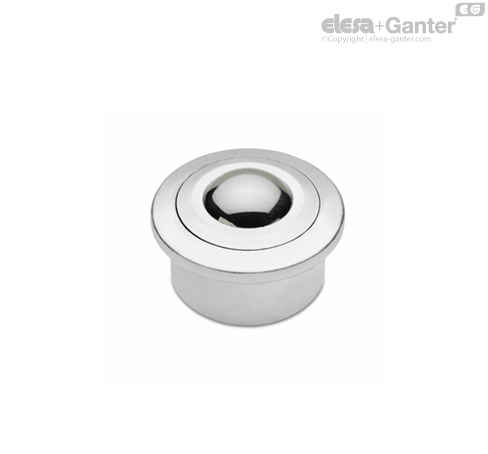

Unitățile de transfer cu bilă GN 509.1 sunt utilizate pe șine transportoare. Acestea susțin deplasarea liniară sau rotativă a sarcinilor grele pe o șină transportoare.
Informații tehnice
Toate unitățile de transfer cu bilă sunt formate dintr-o bilă poziționată pe o serie de bile de susținere mai mici care stau intr-o carcasă, permițând astfel bilei mai mari să se rotească în orice direcție.
Poziționarea și selectarea dimensiunii bilei
La determinarea dimensiunii transportorului, se va ține cont de următorii factori: greutate, dimensiune, materialul de bază, precum și de sarcina de transportat.Distanța
maximă dintre bilele de ghidare „a2” (pe o suprafață plană este stabilită prin împărțirea la 2,5 a lungimii muchiei cele mai scurte a sarcinii transportat. Acest lucru oferă siguranța că sarcina va fi întotdeauna susținută de bilele transportoare, protejând-o astfel de răsturnarea într-un spațiu gol.
Capacitatea de încărcare necesară a bilelor este determinată de greutatea actuală a sarcinii, împărțită la trei. Aceasta se stabilește pornind de la ipoteza că, datorită toleranțelor de pe suprafața de transport a sarcinii și distanța dintre bile, în general, doar trei bile vor fi sub încărcate în același timp.
a1 = lungimea muchiei cele mai scurte a sarcinii F1 = Greutatea sarcinii
a2 = distanța max. dintre bilele de ghidare F2 = Sarcină per bilă de ghidare
a2 = a1/2.5 F2 = F1/3
Viteză și frecare
Viteza de transport admisă este de 2 m/sec. Dacă bilele de ghidare sunt mai mari, cu viteze care depășesc 1 m/sec., în funcție de greutate de transportat, va fi de asteptat ca temperatura unității sa crească.
Valorile fricțiunii bilelor cu viteza de 1 m/sec. vor fi în limita de 0,005 µ. Această valoare depinde, cu toate acestea, de solicitarea de utilizare, și poate fi condiționată de modificări semnificative.
Prin comparația bilelor cu carcase din tablă metalică (GN 509) cu bilele cu carcase din oțel rezistent GN 509.1 , ultimele având o rigiditate mai mare. Prin urmare, pot fi aplicate valorile statice ale bilelor cu carcasă din oțel.
Se recomandă lubrifierea pentru a preveni coroziunea. Recomandările general-valabile pentru rulmenții cu role obișnuiți vor fi suficiente. În majoritatea utilizărilor, lubrifierea poate fi ignorată.
Rezistența la temperatură
Bilele cu dimensiuni mai mari de 36 sunt fixate cu izolație de pâslă, ca protecție împotriva infiltrației de murdărie și praf. Acestea din urmă au o temperatură max. de numai 100 °C.
Bilele fără izolație de pâslă pot fi, de asemenea, utilizate la temperaturi mai mari de operare. Acest lucru va duce, în cele din urmă, la o capacitate portantă mică (c). Următorul tabel afișează valorile de referință:
125 °C ./. 10 %
150 °C ./. 20 %
170 °C ./. 30 %
200 °C ./. 50 %
Temperatura maximă de operare pentru unitățile de transfer cu bile de plastic este de 60 °C.
