Specificație
- Tip A: fără mâner
- Tip D: cu mâner rotativ
- Nr. 2: cu inel de centrare
Aluminiu
- Strunjită pe toate părțile
Oțel
- Suprafață lagăr șlefuită, respectiv placată cu PTFE
Plastic, rășină fenolică (PF)
Informații
Roțile de mână de siguranță GN 327 prezintă cele mai bune standarde privind sănătatea și securitatea la locul de muncă, întrucât roata de mână este montată pe o componentă fixă, flanșa cu lagăr. Roata este complet decuplată de la axul rotativ.
Flanșa cu lagăr poate susține, de asemenea, axul prin bucșa de lagăr (nr. de identificare 1). Această bucșă de lagăr este un lagăr uscat (bucșă DU). Ca regulă generală, însă, axul este susținut separat, iar bucșa de lagăr este utilizată pentru a centra flanșa cu lagăr.
Centrarea poate fi, de asemenea, realizată de un inel de centrare (nr. de identificare 2) dacă gaura corespunzătoare a alezajului a fost făcută pe partea utilajului. În această situație, nu sunt necesare bucșele de lagăr și nu va surveni nici o fricțiune a lagărului (încălzire).

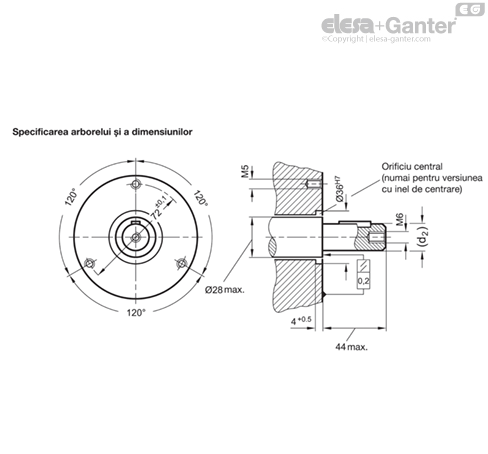

Instrucțiuni de asamblare
Instrucțiuni de asamblareBucșa axului și scripetele axului intermediar sunt livrate în două componente separate. Înainte de asamblare, asigurați-vă că bucșa axului poate fi împinsă ușor și se poate mișca liber peste ax.
Funcționarea corectă este garantată doar dacă pe partea utilajului:
- colierul pentru ax și suprafața de contact sunt la același nivel
- axa axului este în unghi drept față de suprafața de contact.
Design cu bucșă lagăr (nr. de identificare 1)
Presați roata de mână și bucșa axului în același timp pe ax, împingeți în jos flanșa cu lagăr, și fixați axial bucșa axului cu scripetele axului intermediar.
Design cu inel de centrare (nr, de identificare 2)
Roata de mână poate fi înșurubată simultan prin inelul de centrare de deasupra flanșei lagărului. Apoi împingeți bucșa axului pe ax și fixați-o axial cu scripetele axului intermediar.
