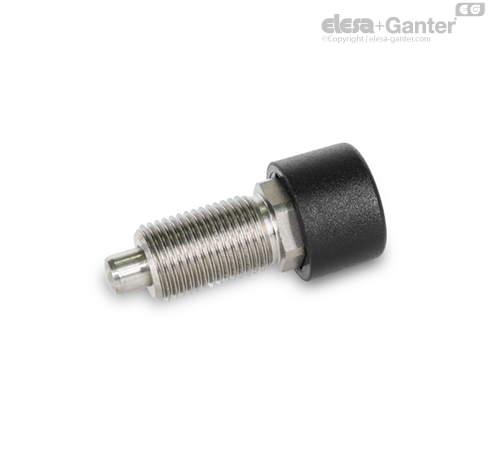

GN 514 Plungere de blocare Oţel inoxidabil

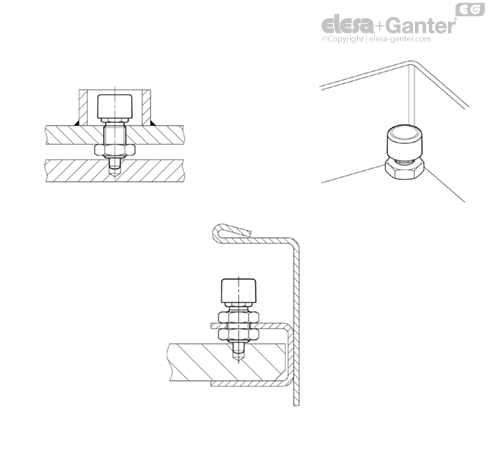

Plungerele de blocare GN 514 au un mecanism cu curbă cardioidă (similar pixului cu arc). Funcționează foarte ergonomic, necesitând doar apăsarea repetată a butonului. Datorită principiului de funcționare, sunt potrivite pentru utilizarea în spații strâmte, fiind totodată ușor de protejat împotriva utilizării necorespunzătoare, dacă este necesar.

Mai întâi, pinul plungerului este adus în poziție avansată prin apăsarea butonului. În această poziție, mecanismul curbei cardioide se cuplează automat, blocând piesa. Reapăsarea butonului deblochează mecanismul, deoarece pinul plungerului se retrage automat prin forța arcului, odată ce butonul este eliberat. Pinul plungerului nu trebuie supus unei forțe axiale și trebuie să se miște cu ușurință.

Versiunea din oțel inoxidabil este potrivit pentru utilizări în medii cu coroziune crescută, datorită oțelului A4 folosite.

• Gama de indexoare cu plunger

• Informații privind capacitatea de încărcare

• Toleranțe fundamentale-ISO

• Caracteristici plastic

• Caracteristici oțel inoxidabil

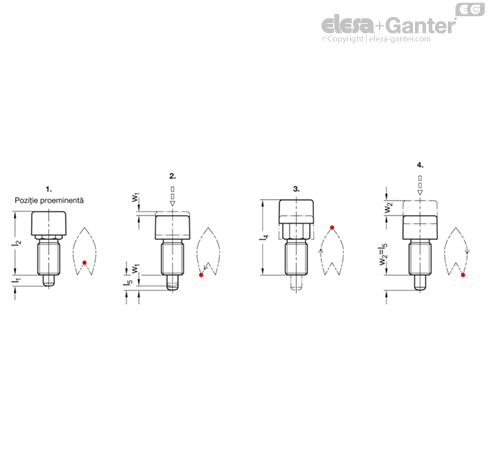

1. În poziția avansată, pinul plungerului iese în afară pe o distanță de l₁ și este blocat.

2. Butonul este apăsat pe distanța w₁, deblocând astfel pinul plungerului.

3. Apoi, pinul plungerului este retras de arcul de compresie și menținut în poziția retrasă.

4. Butonul este apăsat pe distanța w₂ și se blochează din nou în poziția avansată după eliberare.
