Specificație
Tipuri
- Tip SA: pin de presiune din oțel, fără etanșare
- Tip KA: pin de presiune din plastic, fără etanșare
- Tip SB: pin de presiune din oțel, cu etanșare
- Tip KB: pin de presiune din plastic, cu etanșare
Corp
Aluminiu
Plat
Pin de presiune
Oțel pentru tipul SA / SB
Plastic pentru tipul KA / KB
Poliacetal (POM)
Arc de presiune
- Lumină de forță de împingere laterală
Oțel inoxidabil AISI 301
- Forța de împingere laterală medie
Oțel de primăvară înnegrit
- Forța de împingere laterală grea
Oțel pentru arcuri zincat, pasivat albastru
Etanșare
Cauciuc de cloropren (CR)
Informații
Pinii de presiune laterală cu arc GN 715 sunt elemente versatile și practice de reținere, poziționare și prindere a pieselor de prelucrat.
Aceștia elimină alternativele costisitoare, economisesc spațiu și sunt ușor de instalat. Corpul moletat necesită doar o toleranță la găuri de H8.
Pentru montarea ușoară, este disponibil un instrument adecvat GN 715.1 (consultați tabelul).
Instrucțiuni privind fabricarea și asamblarea

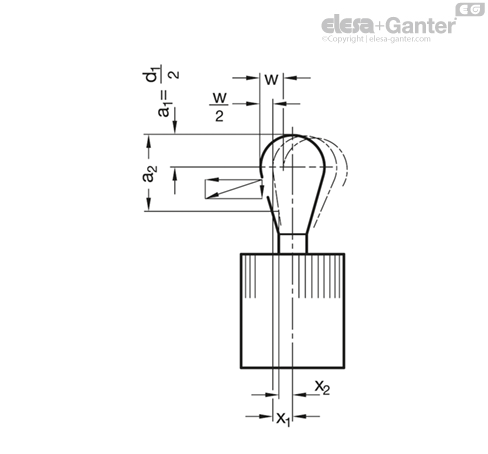

w = Mișcarea pinului
F = presiune laterală în N
presiune inițială = F0
presiune finală = 1,1 x F0
a2-a1 = Interval de prindere pentru piesa de prelucrat
x = distanța axa găurii bucșei de presiune – punctul de presiune la w2
x1 pentru cel mai înalt punct de presiune (a 1)
x2 pentru cel mai jos punct de presiune (a 2)

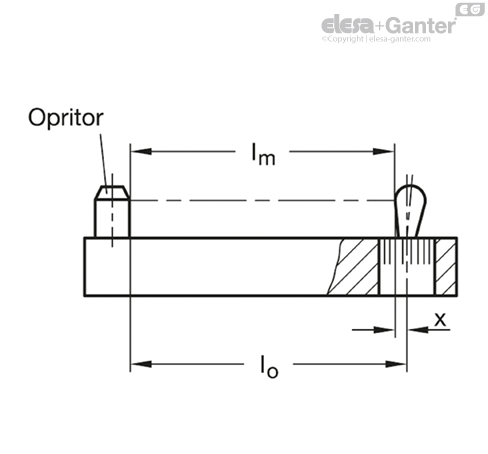

l0 = distanța opritor – axa găurii bucșei de presiune
l0 = lm + x
lm = Lungimea medie a piesei de prelucrat lmax. + lmin./2
Pentru punctele de contact (înălțimea piesei de prelucrat) între 1 și
a 2 trebuie utilizată o valoare pentru x situată între x1 și
x2 (interpolare).
Respectând valorile de mai sus, mișcarea completă a pinului de presiune laterală va fi disponibilă pentru a acoperi toleranța piesei de prelucrat.

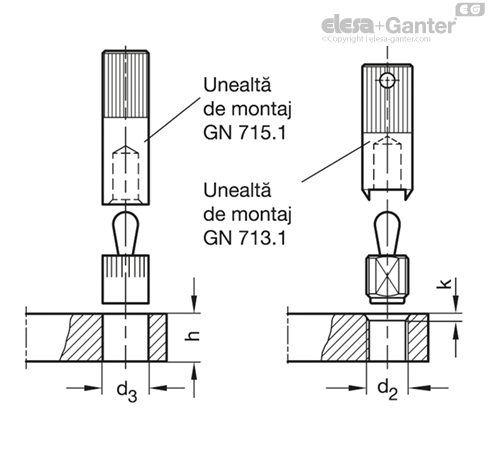

Pentru introducerea pinilor de presiune laterală se recomandă utilizarea unei unelte de montare GN 715.1 sau a unei chei GN 713.1.

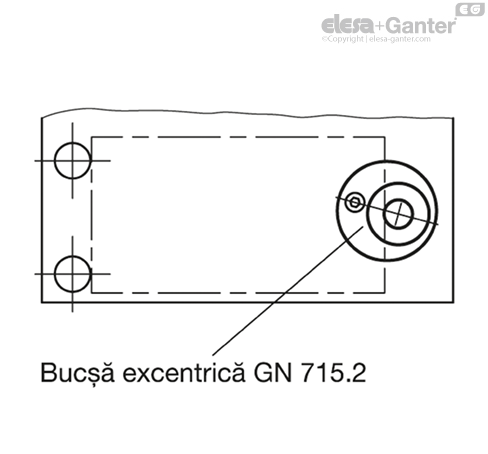

Bucșe excentrice GN 715.2 sunt accesorii pentru echipamente GN 714 /GN 715. Acestea permit o reglare precisă și optimă a știfturilor de împingere laterale. Acest lucru permite o ajustare la L0 pentru a cuprinde, spre exemplu, un interval de toleranță mai mare pe o piesă de prelucrat.
