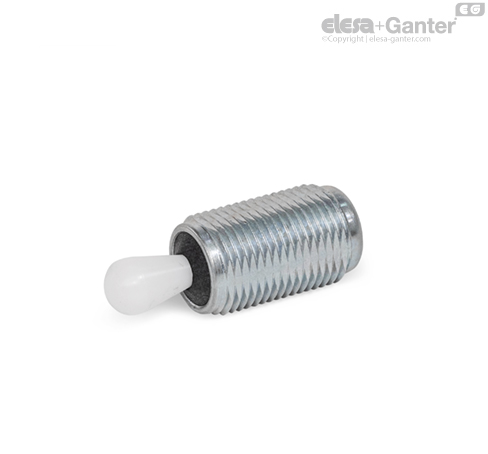

GN 713-KB Pini de presiune laterală Pin de presiune din plastic, cu etanșare

Pinii de presiune laterală cu arc GN 713 sunt elemente versatile și practice de reținere, poziționare și prindere a pieselor de prelucrat.

Acestea elimină alternativele costisitoare, economisesc spațiu și sunt simplu de instalat. Înălțimea a pinului de presiune poate fi reglată pe corpul filetat.

Pentru montarea ușoară, este disponibil un instrument adecvat GN 713.1 (consultați tabelul).

Poziția găurii de montaj rezultă din lungimea piesei de prelucrat l_m plus decalajul găurii m, care este calculat după cum se arată mai jos:

w = intervalul maxim de mișcare al pinului de presiune

t = înălțimea piesei de prelucrat

m = decalajul găurii

Cazul 1:

Înălțimea piesei de prelucrat t este mai mare decât înălțimea conului l₃

m = d₁/2 - w/2

Cazul 2:

Înălțimea piesei de prelucrat t este mai mare decât înălțimea conului l₃

m = d₁/2 - (l₃-t) x 0,123

Dacă poziția găurii de montaj este determinată conform specificațiilor, va fi disponibilă mișcarea completă a pinului de presiune laterală pentru a acoperi toleranța piesei de prelucrat.

În cazul 1, forța de strângere laterală este cuplată cu o tragere în jos care presează piesa de prelucrat pe suprafața de contact.

Pentru instalare se recomandă utilizarea unei scule pentru montaj GN 715.1 sau a unei scule pentru montaj GN 713.1.

Bucșele excentrice GN 715.2 sunt un ajutor de asamblare pentru pinii de presiune laterală GN 714/GN 715. Acestea permit reglarea pinilor de presiune laterală în poziția de strângere cea mai favorabilă, de exemplu pentru a reduce intervalele de toleranță mai mari ale unei piese de prelucrat.
