Specificație
Tipuri

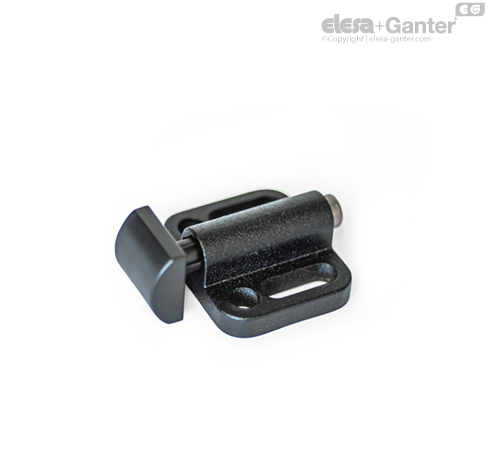

- Tip A1: cilindru, orizontal
- Tip A2: cilindru, vertical
- Tip B1 :pană de fixare, partea superioară
- Tip B2: pană de fixare, partea inferioară
- Tip B3: pană de fixare, dreapta
- Tip B4: pană de fixare, stânga
Nr. de identificare
- Nr. 1: sarcina standard pe arc
- Nr. 2: sarcină maximă pe arc
Locuințe
Zinc turnat sub presiune ZD
acoperit cu plastic
negru, RAL 9005, mat, finisaj texturat
Plastic, neted KG
Plastic POM, negru
Oțel inoxidabil, neted NG
injecție metalică în matriță AISI 630
Oțel inoxidabil, striat NR
injecție metalică în matriță AISI 630
Arc
Oțel inoxidabil AISI 301
- Oțel, placat cu zinc nichelat (Versiunea KG)
- Versiune din oțel inoxidabil A2 (Versiunea NG / NR)
Informații
Pinii de presiune laterală GN 415 au un design compact și oferă flexibilitate maximă pentru tensionarea și susținerea pieselor. Este disponibilă o varietate de modele de pini de presiune, fiecare cu două forțe diferite ale arcului.
În funcție de situația instalării, pinii de presiune laterală oferă un efect de tragere în jos (presare) h2. Acestea sunt fixate prin găuri sau fante.
Pinii de presiune laterală sunt instalați în stare complet asamblată. Dacă este necesar, poziția de instalare a pinului de presiune poate fi rotită la 4x90°, conform schiței. La instalarea versiunii KG, filetul profilat de pe glisiera din plastic trebuie reutilizat, iar cuplul de strângere limitat.
