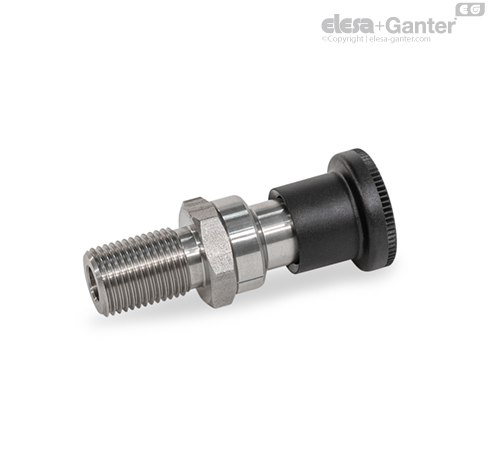

GN 824-C Indexoare cu plunger Cu poziție de repaus, fără piuliță de blocare

Indexoarele cu plunger GN 824 au pinul plungerului cu secțiune transversală pătrată, o suprafață de blocare pe o parte și un șanfren pe cealaltă parte. Când obiectul care trebuie securizat se deplasează spre șanfren, pinul plungerului este împins înapoi în ghidaj, permițând canelurilor și marginilor să treacă peste pin. Pinul plungerului se fixează automat în loc când este mutat către suprafața de fixare. Blocarea poate fi eliberată prin tragerea butonului.

Indexoarele cu plunger de tip C / CK cu poziție de repaus sunt utilizate pentru aplicații atunci când pinul plungerului nu se activează temporar. În acest caz, butonul este retras și apoi rotit la 90°. O fantă menține plungerul în această poziție.

Când șurubul de strângere nu este strâns, orientarea teșiturii poate fi ajustată liber pe o rază de 360°. Acest lucru poate fi identificat prin marcarea de pe ghidajul indexorului cu plunger.

• Gama de indexoare cu plunger

• Bucșe distanțier  GN 609.5

• Toleranțe fundamentale-ISO

• Caracteristici plastic

• Caracteristici oțel inoxidabil



Poziția suprafeței de blocare poate fi reglată liber cu 360°.

Etapele instalării:

• 1. Slăbiți șurubul de strângere cu o cheie hexagonală.

• 2. Rotiți butonul pentru a muta suprafața de blocare în poziția dorită.

• 3. Strângeți șurubul de strângere cu o cheie hexagonală.
