Specificație
Tipuri
- Tip B: fără poziție de repaus, fără contrapiuliță
- Tip BK: fără poziție de repaus, cu contrapiuliță
- Tip C: fără poziție de repaus, fără contrapiuliță
- Tip CK: cu poziție de repaus, cu contrapiuliță
Model din oțel ST
Model din oțel inoxidabil NI
- Piuliță de blocare ISO 304
Ax
Oțel inoxidabil AISI 303
Șurub cu cap înecat DIN 7991
Oțel inoxidabil AISI 304
Informații

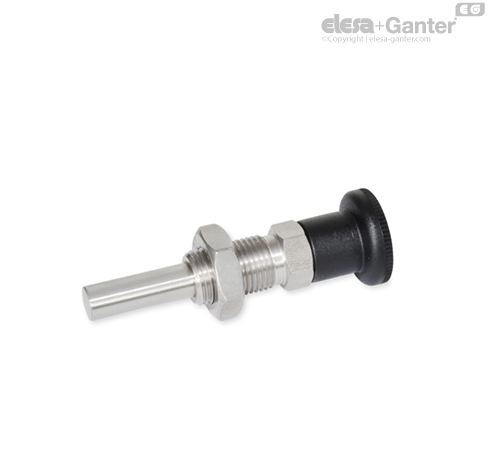

Indexoarele cu plunger GN 817.8 au fost proiectate astfel încât să poată fi realizate forme speciale ale pinilor de indexare, cu costuri reduse chiar și în cantități mici.
Dacă este necesar, pinii de indexare pot fi prelucrați sau realizați de către utilizator, așa cum se arată în desenul de mai sus. Aceștia sunt asamblați cu un șurub cu cap înecat și, prin urmare, pot fi asamblați de mai multe ori. Toate piesele sunt furnizate într-un set neasamblat.
Indexoarele cu plunger de tip C / CK sunt utilizate pentru aplicații în care pinul plungerului trebuie să rămână în poziție retrasă. Pentru a realiza acest lucru, butonul este rotit la 90° de grade după retragere. O fantă menține plungerul în această poziție.
