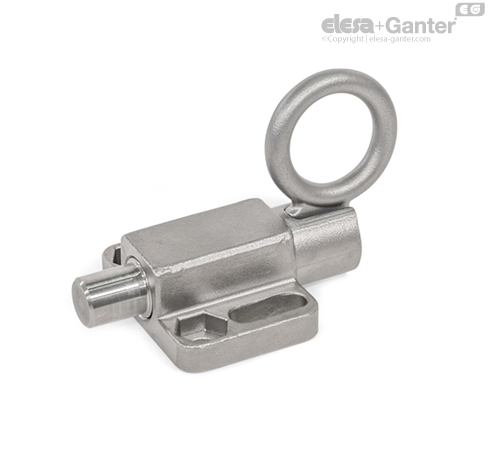

GN 722.6-C-A4 Indexoare cu plunger Oțel inoxidabil, cu poziție de repaus, cu inel de tragere

Cu ajutorul indexoarelor cu plunger GN 722.6, pinul plungerului este acționat prin intermediul inelului de tragere/încuietorii. Acest lucru se face fie manual, cu un cablu, fie prin intermediul unei tije de tragere extinse cu cârlig. Versiunea STeste proiectată pentru utilizări pe structuri din oțel, în timp ce versiunea A4din oțel inoxidabil este potrivită pentru folosirea în medii deosebit de agresive.

Tipul cu poziție de repaus este folosit atunci când pinul plungerului nu ar trebui să avanseze temporar. În acest scop, inelul de tragere este rotit lateral după ce pinul de blocare a fost retras. Inelul este menținut în această poziție prin canelura de prindere din partea superioară a ghidării.

Toleranțele dimensionale între pin și ghidare au fost alese pentru a asigura fiabilitatea funcțională chiar și în utilizări dimensionate aproximativ sau în caz de murdărire.

Pentru fixare, găurile canelate sau cele hexagonale de montaj permit utilizarea șuruburilor cu locaș hexagonal DIN 912 și a șuruburilor sau piulițelor hexagonale conform DIN 931 sau DIN 934.
