Specificație
Tipuri

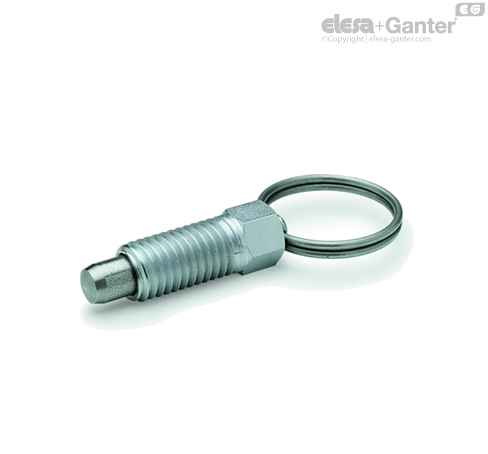

- Tip A: cu inel de acționare, fără contrapiuliță
- Tip AK: cu inel de acționare, cu contrapiuliță

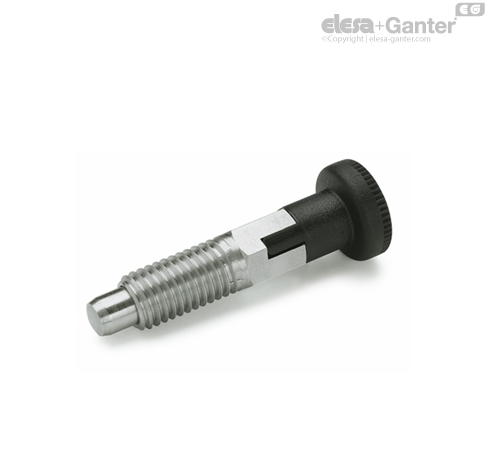

- Tip B: fără poziție de repaus (Buton), fără contrapiuliță
- Tip BK: fără poziție de repaus (Buton), cu contrapiuliță
- Tip C: cu poziție de repaus (Buton), fără contrapiuliță
- Tip CK: cu poziție de repaus (Buton)), cu contrapiuliță
- Tip D: cu urechi de acționare, fără contrapiuliță
- Tip DK: cu urechi de acționare, fără contrapiuliță
- Versiune din oțel zincat, pasivat albastru ST
- Model din oțel inoxidabil AISI 303 NI
Ax
Oțel inoxidabil AISI 303
Arc
Oțel inoxidabil AISI 301
Inel de acționare / urechi de acționare
Oțel inoxidabil AISI 301
Buton de plastic (poliamidă PA)
Informații
Indexoarele cu plunger GN 717 sunt caracterizate prin dimensiunile mici. Aceste indexoare cu plunger sunt universal aplicabile pentru că previn alinierile incorecte și erorile de poziționare a găurilor de indexare asociate.
Modelele cu poziție de repaus de tip C / CK sunt utilizate pentru aplicații în care plungerul trebuie să poată fi blocat în poziție retrasă.
În timpul asamblării, cuplurile maxime de strângere indicate în tabel nu trebuie depășite la fixarea contrapiuliței.
