Specificație
Tipuri

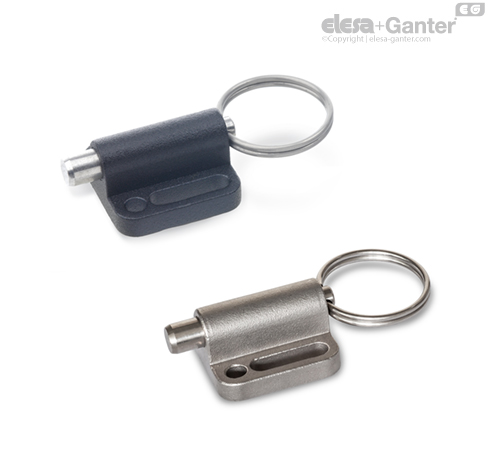

- Tip A: cu inel de acționare
- Tip D: cu urechi de acționare
- Tip B: fără poziție de repaus, cu buton
- Type C: cu poziție de repaus, cu buton
Ghidare
Acoperit cu pulbere
Negru, finisaj texturat
- oțel inoxidabil turnare cu precizie NI
AISI CF-8
Plat, sablat mat
Pinul plungerului
Oțel inoxidabil AISI 303
Arc de presiune
Oțel inoxidabil AISI 301
inel de acționare / urechi de acționare
Oțel inoxidabil AISI 301
Buton
Plastic (poliamidă PA)
Informații
Indexoarele cu plunger GN 417 cu flanșă sunt montate paralel cu plungerele și se caracterizează printr-o înălțime destul de redusă. Versiunea de gauri alungite de montaj oferă opțiuni generoase de reglare, ca de exemplu pentru utilizarea secțiunilor de aluminiu. Utilizarea șaibelor facilitează montarea pieselor folosind găurile alungite.
Indexoarele cu plunger cu poziție de repaus (tip C) sunt utilizate pentru aplicații în care plungerul trebuie să poată fi blocat în poziție retrasă. După extragere, butonul este rotit la 90° pentru indexare. O fantă menține plungerul în această poziție.
Tipul D are urechi ranforsate, făcându-l potrivit pentru acționarea la distanță, de exemplu prin cablu Bowden.
Versiunile din oțel inoxidabil permit folosirea indexoarelor cu plunger în medii mai agresive.
