Specificație
Tipuri
- Tip A: poziția brațului de blocare perpendiculară pe flanșă
- Tipul B: poziția brațului de blocare paralelă cu flanșa
Nr. de identificare
- Nr. 1: șanfren, partea superioară
- Nr. 2: șanfren, partea inferioară
- Nr. 3: șanfren, dreapta
- Nr. 4: șanfren, stânga
Ghidare
- Oțel inoxidabil turnat cu precizie AISI CF-8 NI
Braț de blocare
- Oțel inoxidabil turnat cu precizie AISI CF-8 pentru NI
Pinul plungerului
- Oțel inoxidabil AISI 431, călit pentru NI
Arc de compresie
Oțel inoxidabil AISI 316Ti
Informații

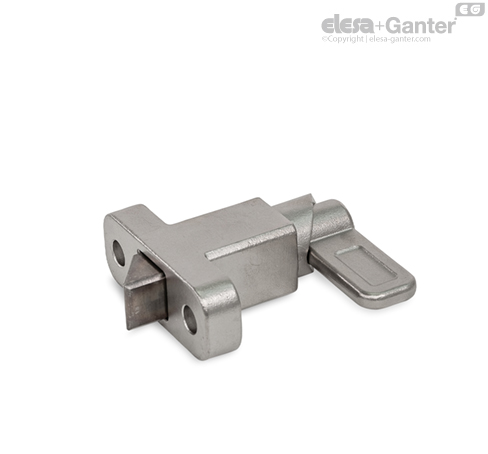

Încuietoarele cu arc GN 724.2 au pinul plungerului cu secțiune transversală pătrată, o suprafață de blocare pe o parte și un șanfren pe cealaltă parte. Când obiectul care trebuie securizat se deplasează spre șanfren, pinul plungerului este împins înapoi în ghidaj, permițând canelurilor și marginilor să treacă peste pin. Pinul plungerului se fixează automat în loc când este mutat către suprafața de fixare. Blocarea poate fi eliberată prin tragerea brațului de blocare.
Fanta de la capătul superior al curbei determină încuietoarea să fie ținută în poziție dacă pinul plungerului trebuie să nu iasă temporar în afară.
Toleranțele dimensionale între pin și ghidare au fost alese pentru a asigura fiabilitatea funcțională chiar și în utilizări dimensionate aproximativ sau în caz de murdărire. Mecanismul de închidere este prelubrifiat și poate lubrifiat din nou dacă este necesar.
Sunt câteva opțiuni pentru fixare. Găurile hexagonale de montaj permit utilizarea șuruburilor cu locaș hexagonal ISO 4762 și a șuruburilor cu cap hexagonal sau a piulițelor conform DIN 931 sau DIN 934.
