Specificație
Tipuri
- Tipul A: poziția încuietorii în unghi drept față de găurile de fixare
- Tipul B: poziția încuietorii este paralelă cu găurile de fixare
Model din oțel ST
Ghidare
oțel, turnare de precizie
zincat, pasivat albastru ZB
placate cu zinc și acoperite cu plastic
negru, finisaj texturat SW
Încuietoare
zincat, pasivat albastru
Pinul plungerului
Oțel zincat, pasivat albastru
Arc
Oțel inoxidabil AISI 316Ti

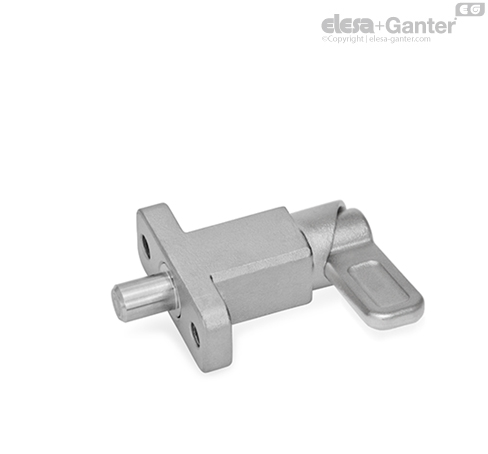

Versiune din oțel inoxidabil A4
Ghidaj / Încuietoare
Oțel inoxidabil turnat cu precizie A4
AISI 316
Pin plunger
Oțel inoxidabil AISI 316
Arc
Oțel inoxidabil AISI 316Ti
Informații
Cu ajutorul încuietoarelor cu arc GN 722.2, pinul plungerului este retras peste curba ghidajului printr-o rotire la 180° a încuietorii. Fanta de la capătul superior al curbei determină încuietoarea să fie ținută în poziție dacă pinul plungerului trebuie să nu iasă temporar în afară. Versiunile ZB și SW sunt proiectate pentru aplicații pe structuri din oțel, în timp ce versiunea A4 din oțel inoxidabil este potrivit pentru utilizare în medii deosebit de agresive.
Toleranțele dimensionale dintre pinul plungerului și ghidaj sunt selectate astfel încât fiabilitatea funcțională să fie garantată chiar și după sudare, după aplicarea unui strat de protecție anticorozivă sau în caz de contaminare.
Orificiile de montare hexagonale permit utilizarea șuruburilor cu cap cilindric hexagonal DIN 912 și a șuruburilor sau piulițelor hexagonale conform DIN 931 sau DIN 934.
