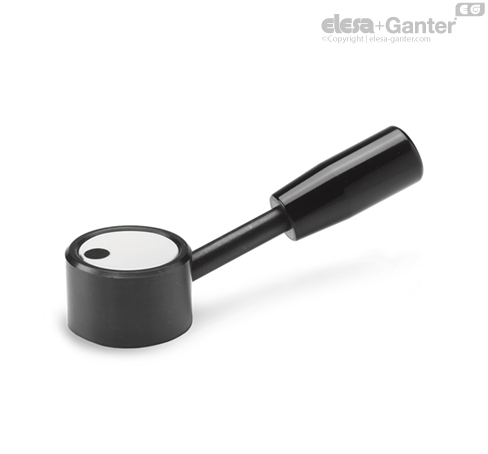

GN 750-M Manete de control capac cu indicator

Capacul butucilor de control GN 750 acoperă elementele de fixare (a se vedea exemplele de instalare), precum și axurile proeminente și retrase. De asemenea, este potrivit pentru imprimarea caracterelor și a simbolurilor.

În timpul instalării, capacul este apăsat manual. Pentru demontare, acesta poate fi ridicat în adâncitură cu ajutorul unei șurubelnițe.

Manete de control GN 750 cu indexor cu arc GN 614 , montate cu un pin transversal. Dispunerea indexorului cu arc facilitează instalarea simplă; dacă se dorește, conul de reținere poate fi scos din butucul de deplasare înainte de montarea indexorului. Axul încastrat și alezajul indexorului cu arc sunt ascunse de capac.

Manetele de control GN 750 cu canal de pană cu butuc/cheie paralelă, montate axial cu șaibă pentru șurub cu cap înecat GN 184 , cu o canelură inelară pentru atașarea pinilor pentru a limita unghiul de rotație.
