Specificație
Nr. de identificare
Nr. 2: cu șurub cu locaș hexagonal, din oțel inoxidabil DIN 912
Negru, RAL 9005, finisaj texturat SW
Oțel inoxidabil AISI CF-8 NI
Sablare mată
Șuruburi cu locaș hexagonal DIN 912
Oțel inoxidabil AISI 304
Piulițe hexagonale DIN 985
Oțel inoxidabil AISI 304
Autoblocare prin inel din poliamidă
Informații

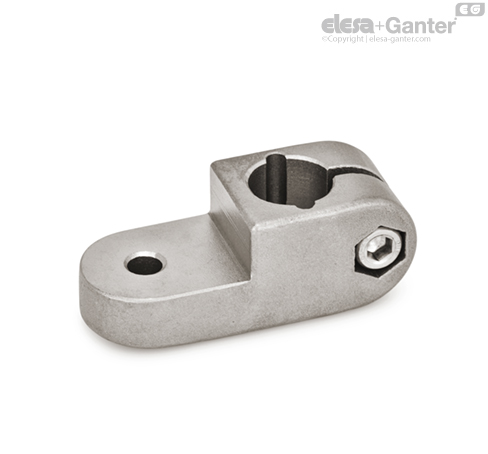

Alezajul de strângere al cuplelor pivotante GN 273 este prelucrat mecanic și proiectat pentru țevi GN 990 sau DIN 2391, DIN 2395 și DIN 2462.
În locașul șurubului z, șuruburile cu locaș hexagonal micșorează secțiunea transversală a găurii pentru strângere. Pentru strângerea fără scule, șurubul cu locaș hexagonal poate fi înlocuit cu un mâner ajustabil GN 911 /GN 911.3 prezentate în tabel ca accesorii.
Cuplele pivotante GN 273 pot fi combinate cu cuplele pivotante GN 271 , GN 275 sau GN 277 la cuplele articulate.
