GN 474.3-S Conectori de montare paralelă cu ax reglabil Cu patru șuruburi cu cap

Clemele de montare paralelă cu ax reglabil GN 474.3 sunt utilizate pentru ajustarea setărilor de măsurare sau de testare.

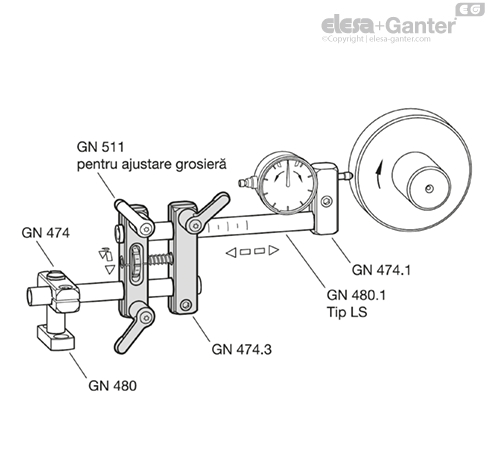

Pentru ajustări grosiere în milimetri, două puncte de strângere adiacente sunt eliberate astfel încât tija să poată fi deplasată rapid. Când utilizați tije / tuburi de ghidare GN 480.1 la tipul LS cu scara longitudinala, scala lor asigură orientarea în timpul presetării.

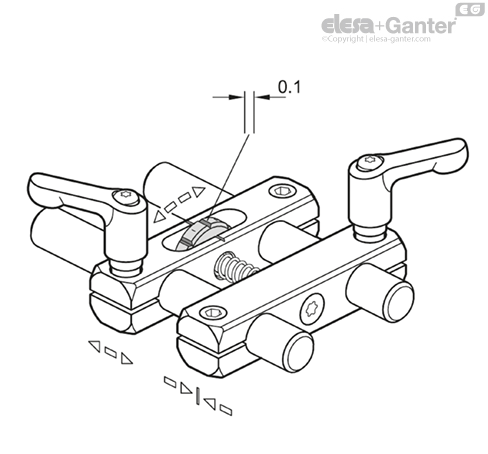

Pentru ajustări fine, sunt eliberate două puncte de strângere opuse în diagonală. Poziția relativă a tijelor de retenție/tuburilor de retenție poate fi setată ulterior cu roata de reglare. Distanța de reglare poate fi citită în trepte de 0,1 mm pe baza gradațiilor moletate. Datorită arcului integrat, ajustarea este lipsită de joc.

• Caracteristici oțel inoxidabil
