Informații

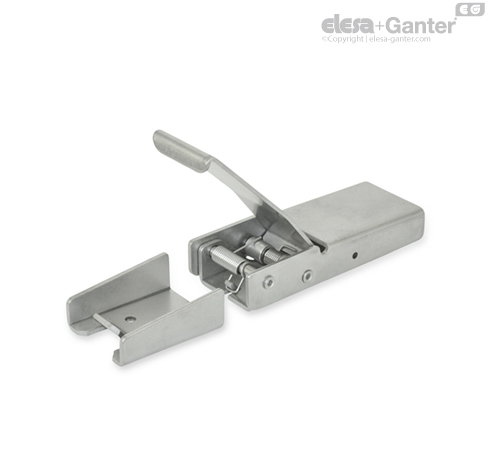

Caracteristicile remarcabile ale clemelor închizătoare GN 8330 sunt funcționalitatea și designul superioare. Mecanismul cu arc integrat menține maneta de blocare și cârligul de prindere în poziția deschis și permite o operare fără efort.
Odată ce punctul mort este depășit, elasticitatea pieselor din tablă va determina închiderea clemei închizătoare. În poziția fixată, distanța necesară dintre găurile de perforare este m2.
Cu cursa w a cârligului de prindere, elementele care trebuie conectate pot fi trase împreună în timpul fixării.
Clema închizătoare poate fi asigurată împotriva deschiderii accidentale cu așa-numita agrafă de siguranță. Agrafa de siguranță este plasată în orificiul d2. Sigilarea este deasemenea posibilă prin d2.
Forța de retenție dată în tabel este o valoare orientativă pentru sarcina de tracțiune potențial statică care acționează asupra clemei închizătoare. În funcție de condițiile de utilizare (de exemplu, atunci când este expusă la vibrații sau șocuri), forța de reținere poate fi afectată.
Trebuie utilizate șuruburi cu cap plat coborât pentru a garanta funcționarea corectă. Șablonul de perforare permite, de asemenea, asamblarea folosind nituri neacoperite.
Descrierea funcționării
Dacă nu este acționat (adică nu este în poziția de strângere), atât pârghia de blocare, cât și cârligul de strângere sunt ținute în poziția prezentată, de două arcuri de torsiune.
Ridicarea pârghiei de prindere va pivota cârligul de prindere la nivelul suportului de prindere.
Pentru acțiunea de strângere, cârligul de strângere este apăsat în suportul de prindere și pârghia de blocare este în același timp rotită în poziția de pornire (reținere).
Pentru a elibera, pur și simplu ridicați pârghia de blocare.
