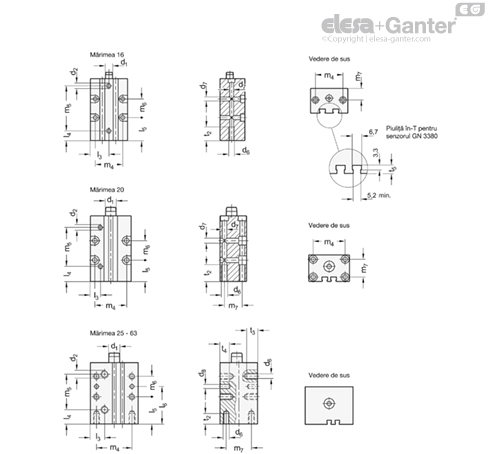

GN 875-A Cleme oscilante Braț de strângere cu gaură alungită și 2 șaibe cu flanșă

Clemele oscilante GN 875 sunt utilizate, în general, atunci când punctul de prindere pentru introducerea și scoaterea piesei de prelucrat trebuie să fie liber accesibil în partea superioară.

În timpul acțiunii de prindere, brațul este mai întâi pivotat cu 90° și coborât, urmat de mișcarea de tensionare liniară. Fixarea piesei de prelucrat trebuie să aibă loc în cadrul cursei de prindere.

Orientarea unghiulară a brațului de tensionare poate fi setată arbitrar în timpul montării pe clema oscilantă. Când strângeți șurubul, tija pistonului nu trebuie să sufere niciun cuplu. Brațul de strângere trebuie să fie ținut pentru a preveni răsucirea.

Clemele oscilante sunt echipate cu un piston cu inel magnetic și prin urmare, sunt pre-montate pentru detectarea opritorului de capăt prin senzor.

• Brațe de strângere GN 875.2

• Brațe de strângere GN 875.3

• Flanșe adaptor GN 875.4

• Senzor GN 3380

• Șurub de strângere  GN 708.1

• Lista clemelor pneumatice
