Specificație
Tipuri

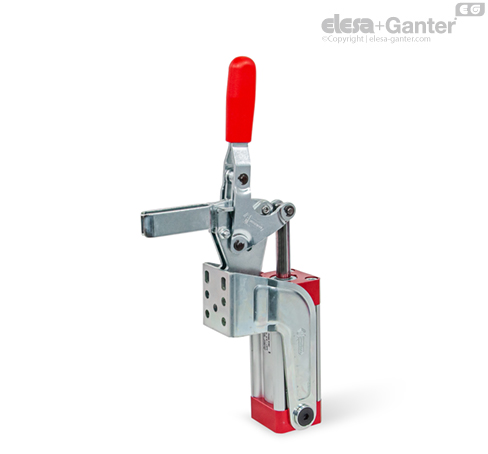

- Tip APVS: braț de prindere bifurcat, cu două șaibe
- Tip CPVS: braț de prindere bifurcat, cu două șaibe și șurub de strângere GN 708.1
- Tip EPVS: braț solid de prindere, cu clemă pentru sudură
Codificări
- Codificări M: piston magnetic
Piese din tablă de oțel
Oțel călit C10
Zincat, pasivat albastru
Nituri lagăr
Călit superficial
Bolțuri lagăr cilindru aer
Călit superficial
Cilindru pneumatic cu acțiune dublă
Presiune max. 6 bari
Toate părțile mobile
gresate cu lubrifiant special
Manșon din plastic turnat
Roșu, rezistent la ulei
Șurub de strângere GN 708.1, tip A
- Oțel zincat, pasivat albastru
- Disc de strângere din cauciuc 85 Shore A
Informații
Clemele cu acționare rapidă GN 862.1 sunt construite din aceeași construcție ca GN 862.
Caracteristicile speciale ale acestor cleme sunt că pot fi montate în două planuri diferite și pot fi acționate și manual prin intermediul mânerului de prindere. De exemplu, acestea pot fi închise individual, iar apoi toate clemele pot fi deschise simultan prin intermediul funcției pneumatice.
Pentru a asigura o durată de viață prelungită a pieselor mecanice, precum și a cilindrilor pneumatici, presiunea de funcționare nu trebuie să depășească 6 bari și o unitate de întreținere a aerului comprimat trebuie instalată în amonte.
Cleme rapide de strângere GN 862.1 au un magnet permanent integrat în piston. În combinație cu senzorii GN 3380, se poate detecta poziția finală, pentru implementarea comenzilor utilajului.
