Specificație
Tipuri
- Tip BL: braț de prindere bifurcat, cu două șaibe
- Tipul BLC: braț bifurcat, cu două șaibe și șurub de strângere GN 708.1
- Tipul FL: braț solid de prindere, cu clemă, pentru sudare
- Tip VL: braț de prindere extins, cu gaură alungită și cu două șaibe (versiunea din oțel)
- Tipul VLC: braț de prindere extins, cu gaură alungită, două șaibe și șurub de strângere GN 708.1 (Model din oțel)

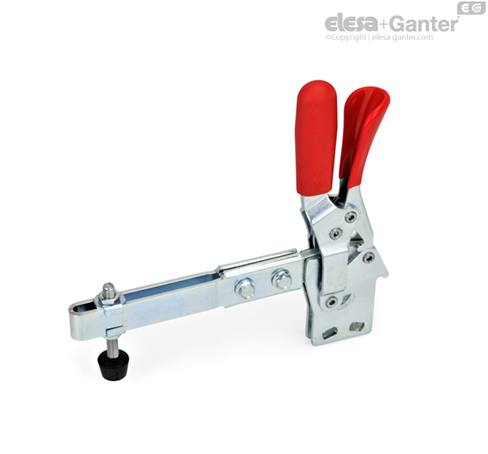

Versiunea din oțel
- Oțel călit C 10Zincat, pasivat albastru
Toate părțile mobile
gresate cu lubrifiant special
Mâner din plastic cu design solid
Roșu, rezistent la ulei
Șurub de strângere GN 708.1, tip A
Oțel zincat, pasivat albastru
Disc de strângere din cauciuc 85 Shore A

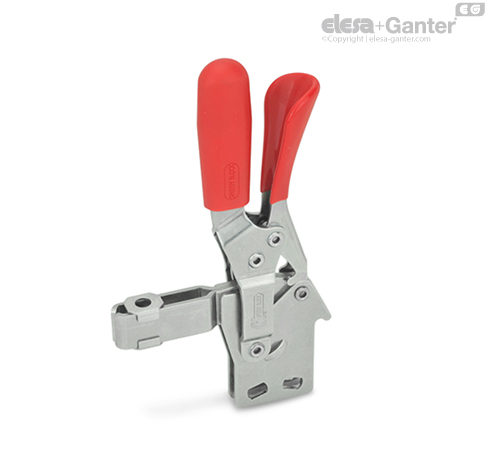

Model din oțel inoxidabil NI
Toate părțile mobile
gresate cu lubrifiant special
Mâner din plastic cu design solid
Roșu, rezistent la ulei
Șurub de strângere GN 708.1, tip A
Oțel inoxidabil AISI 304
Disc de strângere din cauciuc 85 Shore A
Informații
Clemele de prindere GN 810.4 sunt blocate în ambele poziții finale. În poziția fixată, acest lucru previne deschiderea involuntară sau deschiderea cauzată de vibrații; iar în poziția deschisă, previne închiderea automată a clemei cu clapetă, de exemplu din cauza unui braț de prindere extins. Blocarea poate fi dezactivată cu o singură mână pentru a permite deschiderea/închiderea.
Mânerul și bara de fixare se deplasează în aceeași direcție. În poziția fixată, mânerul de operare este în poziția verticală.
Clemele cu acționare rapidă în versiunea cu braț bifurcat cu două șaibe (tip BL) pot găzdui un șurub de fixare specific aplicației. Un șurub de prindere cu vârf din cauciuc (neopren) este, de asemenea, inclus pentru tipul BLC.
Versiunea de tip FL poate fi utilizată fie prin sudarea clemei, care poate găzdui apoi o componentă de fixare specifică aplicației, fie prin utilizarea brațului împreună cu GN 809 suporturi pentru șuruburi de strângere, pentru a menține piesa de lucru în poziție.
Clemele cu acționare rapidă în versiunea cu braț bifurcat cu două șaibe (tip VL) pot găzdui un șurub de fixare specific aplicației. Un șurub de prindere cu vârf din cauciuc (neopren) este, de asemenea, inclus pentru tipul VLC.
