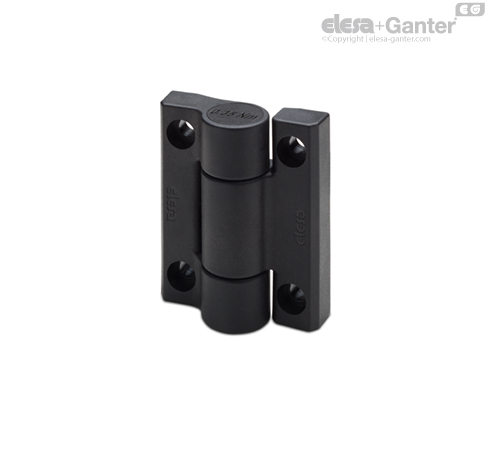

CFMR-NO Balamale cu arc Revenire automată la deschidere

Unghi de rotire: (valoare aproximativă)

Max 270° (-90° și +180°; 0° este poziția în care cele două suprafețe interconectate se află pe același plan).

Balamaua poate ajunge la -90 °, dar această condiție nu trebuie utilizată pentru execuția CFMR-NO.

Nu depășiți unghiul limită de rotație pentru a nu afecta funcționarea corectă a arcului de retur.

Caracteristici și performanțe

Balamaua CFMR este utilizată pentru redeschiderea sau redeschiderea automată a ușii prin intermediul arcului de retur.

Torsiunea variază progresiv odată cu unghiul de deschidere/închidere al balamalei.

În testele de rezistență, arcul de revenire a depășit 100.000 de cicluri, menținând aceleași valori ale cuplului.



Teste de rezistență	Solicitare AXIALĂ	Solicitare RADIALĂ	Solicitare la 90°
Descriere	Sarcină statică maximă Sa [N]	Sarcină statică maximă Sr [N]	Sarcină statică maximă S90 [N]
CFMR.	2100	3500	1900

Sarcina statică maximă este valoarea la care materialul se poate rupe, afectând astfel funcționalitatea balamalei. Evident, la această valoare trebuie aplicat un factor adecvat, în funcție de importanța și nivelul de siguranță al aplicației vizate.

Ghid de selecție

Forța de revenire a unei uși care are o anumită greutate W (Kg) depinde de forța arcului balamalei [Nm] și de frecarea dintre suprafețele de alunecare dintre partea fixă și partea mobilă a balamalei, care, la rândul său, depinde de coeficientul de frecare al tehnopolimerului utilizat.

Tabelul oferă un ghidaj aproximativ pentru alegerea balamalei și poziționarea acesteia pentru o anumită aplicație.

Aceste valori reprezintă rezultatul testelor efectuate într-un laborator la temperatură și umiditate controlate (23°C-50% umiditate relativă), în condiții de utilizare determinate și pentru o perioadă limitată de timp.

Se recomandă să verificați întotdeauna funcționarea corectă pentru scopul prevăzut.

Pentru informații tehnice generale suplimentare, consultați Instrucțiuni



Pmax= greutatea maximă a ușii pe care balamaua o poate închide cu un mic cuplu de rezidual, testat la un unghi de deschidere de minimum 45°.

NOTĂ: această greutate depinde nu numai de geometria ușii (în special de centrul său de greutate), ci și de coaxialitatea perfectă a balamalelor.
