Specificații principale
Material
Corp din tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), culoare neagră, finisaj mat.
Amortizor
Bază din ulei siliconic

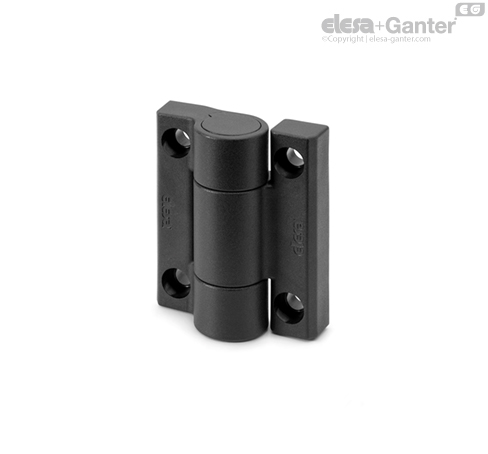

Execuții standard
Găuri de trecere pentru șuruburi cu cap cilindric M6.
- CFAM-O-NC: pentru aplicații cu axă orizontală, revenire lentă la închidere.
- CFAM-O-NO: pentru aplicații cu axă orizontală, revenire lentă la deschidere.
- CFAM-V-NC: pentru aplicații cu axă verticală, revenire lentă la închidere.
- CFAM-V-NO: pentru aplicații cu axă verticală, revenire lentă la deschidere.
Sufix pentru a indica valoarea cuplului amortizorului:
- 080: cuplu de amortizare final 0,8 Nm.
- 300: cuplu de amortizare final 3,0 Nm.
Informații generale
Unghi de rotire (valoare aproximativă)
Max 110° (-0° și +110°, 0° fiind condiția în care cele două suprafețe interconectate se află pe același plan).
Balamaua poate permite, de asemenea, un extra -5° pentru a compensa orice aliniere greșită a cadrelor.
Nu depășiți limita unghiului de rotație pentru a nu afecta performanța mecanică a balamalei.

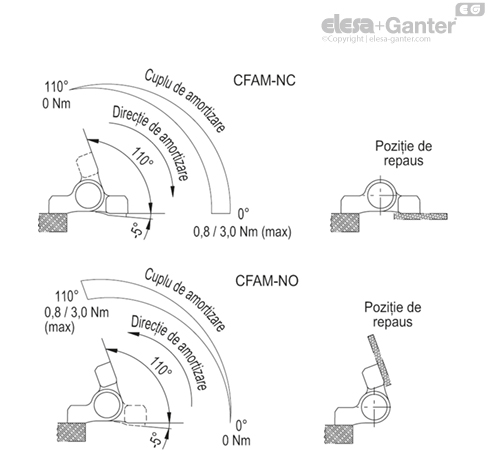

Unghi de amortizare
Amortizarea are loc doar într-o singură direcție, în funcție de execuția aleasă (NO sau NC), după cum este indicat în desene.
Lăsați balamaua să se închidă și să se deschidă liber, fără a o forța.
Caracteristici și performanțe
Balamaua CFAM este utilizată pentru a atenua reînchiderea sau redeschiderea ușilor cu axă verticală (CFAM-V) sau a trapelor cu axă orizontală (CFAM-O) cu ajutorul amortizorului.
Cuplul de amortizare variază progresiv cu rotația balamalei, de la o valoare minimă la o valoare maximă, după cum este indicat în desen.
La testele de rezistență la tensiune specifice, amortizorul a depășit 20.000/30.000 de cicluri, menținând valoarea nominală a cuplului de amortizare.
| Teste de rezistență | Stres axial | Stres radial | Stres în unghi de 90° |
 |  |  |
| Descriere | Sarcină statică maximă
Sa [N] | Sarcină statică maximă
Sr [N] | Sarcină statică maximă
S90 [N] |
| CFAM. | 2100 | 2400 | 2400 |
Sarcina statică maximă este valoarea la care materialul se poate rupe, afectând astfel funcționalitatea balamalei. Evident, la această valoare trebuie aplicat un factor adecvat, în funcție de importanța și nivelul de siguranță al aplicației vizate.
Ghid de selecție
Pe baza cuplului generat de greutatea ușii sau de balamaua cu arc de revenire, se recomandă o configurație a balamalelor ce permite închiderea lentă a ușii în aproximativ 5 secunde.
Aceste valori sunt orientative și sunt menite să servească drept ghidare pentru dimensionarea preliminară.
Se recomandă verificarea valorilor teoretice cu teste operaționale practice în locația și utilizarea vizată.
Se recomandă utilizarea balamalei CFAM-V în combinație cu balamalele pentru revenire automată CFMR.
În acest fel se obține cupla ideală pentru închiderea automată și lentă a unei trape.
| Balamale ce trebuie utilizate pentru configurația axei orizontale (CFAM-O) |
| Cuplu Cmax | A | B |
| 0.8 Nm | CFAM-O-080 | CFMR-NS |
| 2 Nm | CFAM-O-080 | CFAM-O-080 |
| 2.5 Nm | CFAM-O-300 | CFMR-NS |
| 4 Nm | CFAM-O-080 | CFAM-O-300 |
| 5.5 Nm | CFAM-O-300 | CFAM-O-300 |
| Balamale ce trebuie utilizate pentru configurația axei verticale (CFAM-V) |
| Cuplu Cmax | A | B | C |
| 0 ÷ 6 Nm | CFMR-100 | CFAM-V-080 | CFMR-100 |

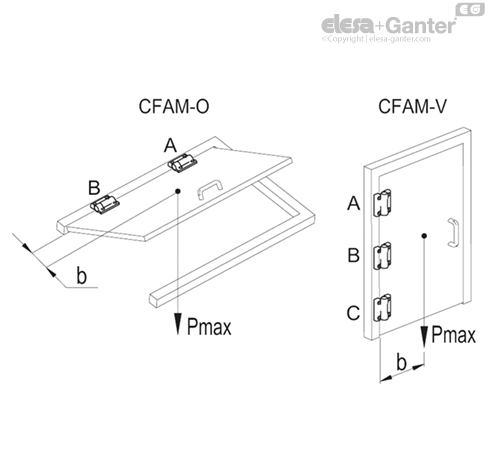

Cmax cuplu maxim generat de ușă (Cmax [Nm] = Pmax [N] x b [m]).
NOTĂ: brațul b depinde de centrul de gravitație și de coaxialitatea balamalelor.
