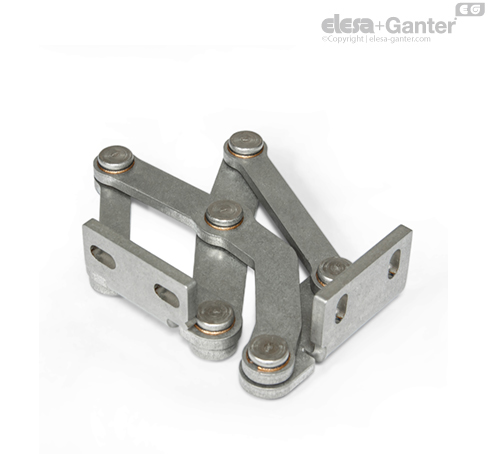

GN 7233-R Balamale cu articulații multiple din oțel inoxidabil Piesă unghiulară de fixare, dreapta

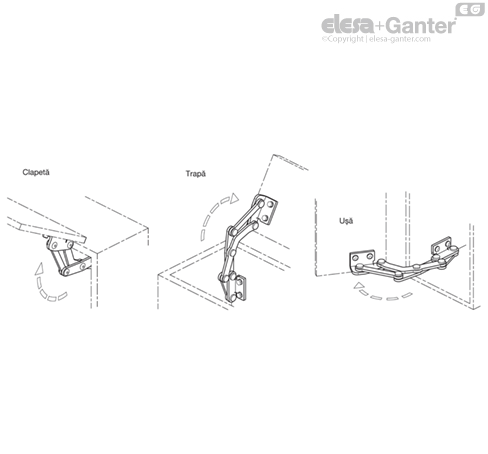

În interiorul clapetelor, trapelor și ușilor sunt instalate articulații multiple din oțel inoxidabil GN 7233, pentru a economisi spațiu și a asigura protecția împotriva vandalismului. Balamalele au un unghi maxim de deschidere de 120°, permițând o accesibilitate ușoară și făcându-le potrivite pentru utilizarea cu uși de grosime medie.

Utilizarea acestui tip de balama lasă carcasa exterioară fără accesorii care nu se potrivesc cu designul sau care ar trebui să fie evitată în întregime în interesul curățării rapide și ușoare.

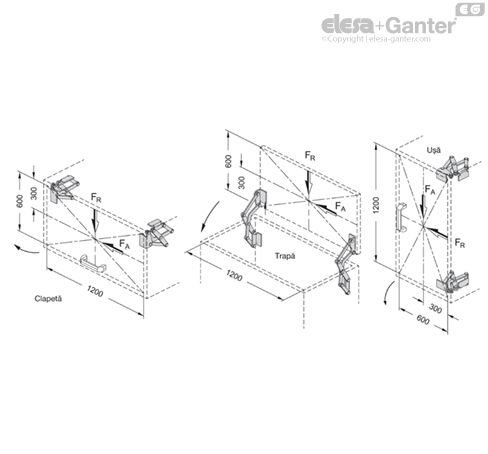

În general, balamalele cu articulații multiple din oțel inoxidabil sunt utilizate în perechi, ceea ce înseamnă că un tip L și un tip R sunt utilizate pentru fiecare deschidere. Pentru sarcini mai mari, de exemplu, de la clapete sau trape mari, acestea pot fi suplimentate cu balamale suplimentare de orice tip.

• alte materiale

• alte finisaje

• alte piese unghiulare de fixare

• alte unghiuri de deschidere

• alte grosimi max. ale peretelui

• altă mișcare de ridicare

• Caracteristici oțel inoxidabil



Balamalele cu articulații multiple din oțel inoxidabil pot fi reglate în trei planuri în timpul instalării. De exemplu, acest lucru permite reglarea toleranțelor sau stabilirea forțelor de compresie necesare pentru garnituri.

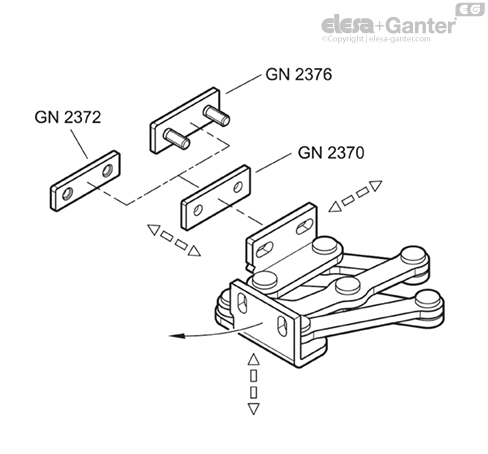

Două planuri pot fi reglate prin fante paralele sau perpendiculare în piesele unghiului de fixare. În al treilea plan, corecțiile de poziție pot fi făcute utilizând plăcile distanțier din oțel inoxidabil  GN 2370 .

Plăci din oțel inoxidabil cu găuri filetate GN 2372  precum și lamele din oțel inoxidabil cu știfturi filetate  GN 2376 sunt, de asemenea, disponibile pentru fixarea balamalelor. Acestea din urmă pot fi sudate sau introduse prin perete, din exterior, și fixate în poziție. Toate accesoriile sunt concepute pentru a fi utilizate cu ambele piese unghiulare de fixare.

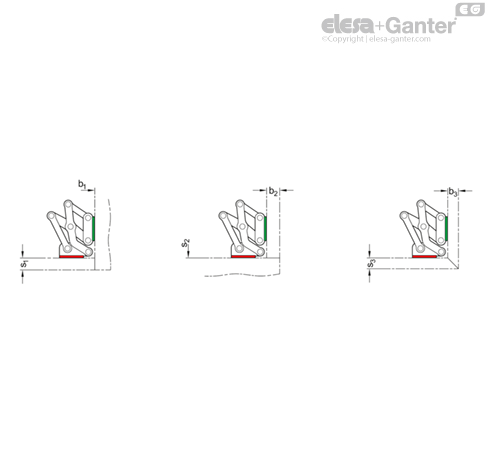

Clapele, trapele și ușile pot fi încastrate, îndreptate sau înclinate. Grosimile maxime ale pereților și dimensiunile coturilor pentru construcțiile din tablă metalică date mai jos provin de la tipul de instalație respectiv.

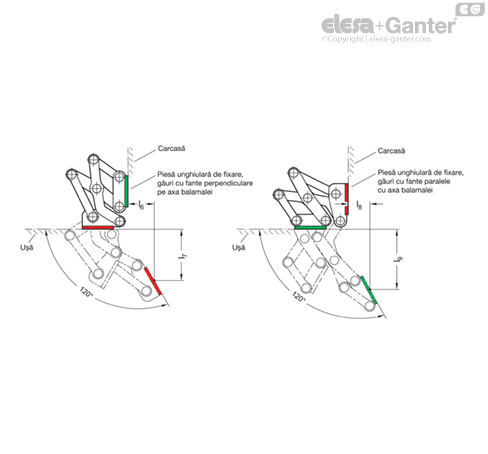

1. Fixând piesele unghiulare montate pe carcasă în găurile alungite perpendiculare pe axa balamalei:
