Specificație
Tipuri
- Tip A: aripi exterioare

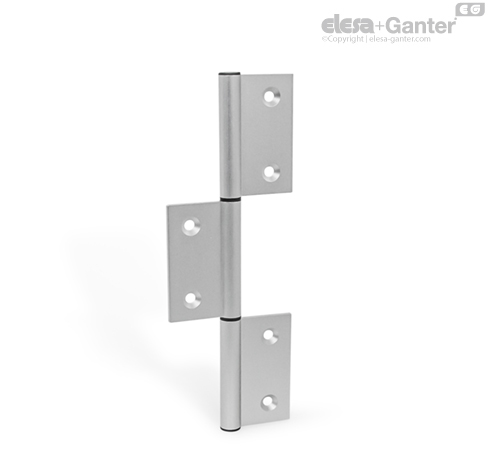

- Tip I: aripi interioare
Codificări
- Codificări C: cu găuri pentru cap înecat
Canat cu balama
Aluminiu
Anodizat, culoare naturală EL
Bucșă lagăr / capac
Plastic (Poliamidă PA)
Gri grafit, RAL 7024
Pin conic de fixare ISO 8741
Oțel
Zincat, pasivat albastru
Informații
GN 2295 balamalele sunt realizate din profile de aluminiu tras si se folosesc la uși și capace, de exemplu.
Având în vedere aripa balamalei exterioare, balamalele de tip A permit montarea cu un spațiu foarte mic între uși. Tipul I este fixat în spațiul ușii. Șuruburile de montare sunt, în acest fel, inaccesibile și, prin urmare, protejate la vandalism atunci când ușa este închisă.
Balamalele sunt livrate slăbite și trebuie montate conform instrucțiunilor însoțitoare. Orice combinație de balamale poate fi realizată (dacă este necesar, prin scurtarea aripii din mijloc) datorită designului modular și accesoriilor disponibile.
Informații despre montaj
Balamale stânga / dreapta
Balamalele din dreapta sau din stânga pot fi create prin direcția în care bucșele lagărului sunt introduse în aripa balamalei.
Montajul pe cadrele ușilor
Pentru montarea unei uși care trebuie să fie detașabilă, trebuie atașate la cadrul ușii două balamale de același tip.
În cazul în care ușa nu trebuie să fie detașabilă, aceasta trebuie montată cu cel puțin o balama de dreapta și cel puțin o balama de stânga.
Montaj
1. Poziționați bucșa lagărului în direcția dorită de instalare pe aripa balamalei. Apoi introduceți un șurub cu guler, cum ar fi un șurub cu cap oval ISO 7380, în bucșa lagărului, pentru a proteja gulerul bucșei lagărului de la a se deteriora, în timp ce loviți.
2. Introduceți bucșa lagărului până când rămâne aproximativ 1 mm între gulerul bucșei lagărului și aripa balamalei.
3. Scoateți bavura de pe bucșa lagărului cu ajutorul unui cuțit.
4. Introduceți bucșa lagărului până la capăt.
5. Scoateți șurubul.
6. Introduceți un pin conic în bucșa lagărului.
7. Așezați capacul de protecție pe partea opusă aripii balamalei.
Introduceți celelalte bucșe ale lagărului în conformitate cu punctele 1-5.
