Specificație
- Tip L: Roată dințată unghiulară 90°

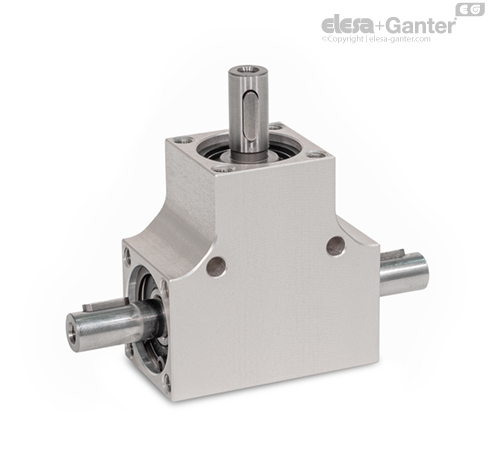

- Tip T: Angrenaj conic cu doi arbori de ieșire
Aluminiu
- Etanșat pentru a preveni pătrunderea prafului
- Anodizat, culoare naturală AN
Oțel
Etanșat (discuri de etanșare 2RS)
Temperatura de funcționare între -20 °C și +60 °C
Informații

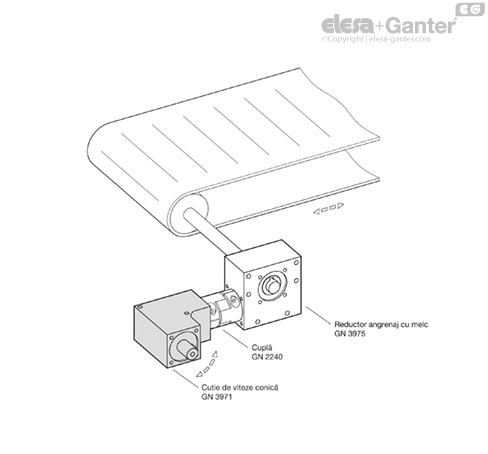

Cutiile de angrenaj conic GN 3971 pot transmite un cuplu ridicat în pofida dimensiunilor lor foarte compacte. Acestea pot fi utilizate cu ușurință pentru o multitudine de aplicații, cum ar fi reglajele de înălțime sau modificarea direcției de rotație a arborelui.
Numeroasele găuri de fixare permit montajul simplu în orice orientare sau poziție. Penele paralele pot lua orice poziție unghiulară.
Caracteristici Mecanice
| Raport roată dințată i | 1 : 1 |
| joc unghiular la arborele de acționare | 3° ± 0,5° |
| Direcția de rotație a arborelui | Oricare |
| Durata de viață (ghidare) | 1000 de ore sub sarcină maximă cu o viteză de rotație de 500 rpm, |
| presupunând că, cutia de viteze funcționează timp de 20% din fiecare 5 minute |
| (1 minut de funcționare + 4 minute pauză) la temperatura mediului ambiant de 20 °C |
| Întreținere | Lubrifiere continuă cu vaselină, nu necesită întreținere |
| b1 | Cuplu maxim în Nm | Forța radială maximă în N* | Forța axială maximă în N** |
| la 100 min-1 | la 500 min-1 | la 1000 min-1 |
| 18 | 0.35 | 0.1 | 0.05 | 60 | 60 |
| 20 | 0.75 | 0.3 | 0.15 | 100 | 100 |
| 24 | 2.5 | 1 | 0.5 | 120 | 120 |
| 26 | 4 | 1.5 | 0.75 | 140 | 140 |
| 30 | 5 | 2 | 1 | 240 | 240 |
| 32 | 8 | 3 | 1.5 | 550 | 550 |
| 35 | 10 | 4 | 2 | 550 | 550 |
* La o forță axială = 0
** La o forță radială = 0
Instrucțiuni de asamblare
Nu exercitați forțe asupra carcasei sau asupra lagărelor în timpul asamblării. Se recomandă folosirea găurilor filetate d7 din arbore. Se recomandă utilizarea unui cuplaj corespunzător pentru a compensa deviațiile arborelui și bătaia radială aferente fabricației, precum și pentru amortizarea vibrațiilor și a șocurilor.
