DIN 808-NI Articulații cardanice universale cu lagăr de alunecare / lagăr cu ace Oțel Inoxidabil, lagăr de alunecare

Turația admisibilă a articulațiilor universale cu lagăr de frecare DIN 808 depinde în mare măsură de tipul de aplicație, cum ar fi: sarcina, durata, dispunerea unghiulară, precum și lubrifierea . Pentru mai mult de 1000 de r.p.m. trebuie utilizate articulații universale cu lagăr cu ace. Pentru utilizarea continuă este esențială lubrifierea suficientă. Acest lucru se obține prin echiparea articulației cu un burduf umplut cu unsoare GN 808.1.

Turația admisibilă a articulațiilor universale cu lagăre cu ace DIN 808 este mai mare decât cea a celor cu lagăre de frecare, dar totuși depinde de sarcină, durata de utilizare, precum și de dispunerea unghiulară. Aplicațiile ideale permit viteze de până la 4000 r.p.m. . Lagărele cu ace oferă articulațiilor universale o dispoziție unghiulară de 3° până la 5°, un grad de eficiență considerabil mai mare decât al celor prevăzute cu lagăre de frecare. Lagărele cu ace au o lubrifiere continuă și, prin urmare, nu necesită întreținere. Informații privind selectare articulațiilor universale cu lagăr cu ace.

Deoarece componentele mobile nu sunt tratate la suprafață, adică nu sunt călite, posibilitățile de utilizare a acestor articulații universale sunt mult mai limitate în comparație cu a celor din oțel standard. Prin urmare, selectarea liniilor de ghidare a articulațiilor universale cu lagăr de frecare  conform diagramei, poate fi aplicată doar într-o măsură limitată. Vitezele de rotație de peste 200 de minute pot deveni critice. Pentru utilizarea continuă a articulațiilor universale din oțel inoxidabil, lubrifierea suficientă este foarte importantă. Acest lucru se obține prin echiparea articulației cu un burduf umplut cu unsoare GN 808.1. Exemplul de ordine se referă la articulațiile universale cu găuri egale la ambele capete d₂ sau s.

• cu alte alezaje sau cu alezaje inegale

• Canal de pană DIN 6885

• Găuri transversale  GN 110.1

• Toleranțe fundamentale-ISO

• Caracteristicile oțelului inoxidabil

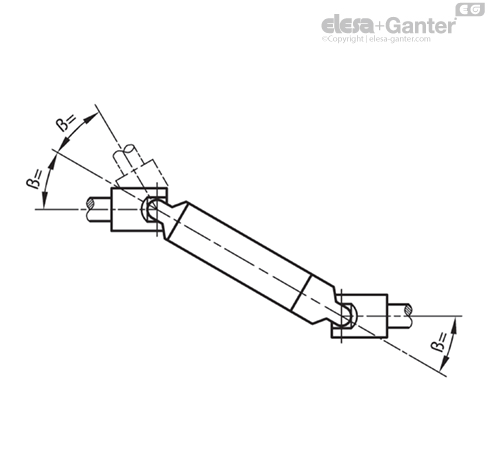

Articulațiile universale unice transferă rotația uniformă inițială intr-o mișcare de rotație cu turație variabilă. O rotație a arborelui de acționare prin intermediul unei singure articulații va determina arborele de acționare să accelereze și să decelereze de două ori. Amploarea neuniformității depinde de unghiul de funcționare ß.

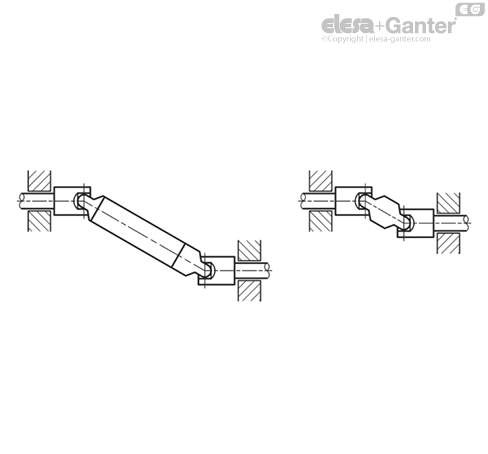

Pentru a obține o rotație lină a arborelui de acționare, sunt necesare două articulații universale simple sau duble. În astfel de cazuri, în care neregularitățile minore în mișcare sunt acceptabile, sau în cazul în care unghiurile de funcționare mici sunt norma, o singură articulație universală este suficientă.







În plus, rulmenții trebuie să fie cât mai aproape posibil de articulațiile universale.

Pentru funcționarea continuă a articulațiilor universale cu lagărele de alunecare, este esențială o lubrifiere adecvată. Dacă lubrifierea prin picurare nu este posibilă, acestea trebuie lubrifiate cel puțin o dată pe zi. De asemenea, se recomandă utilizarea burdufurilor GN 808.1 umplute cu ulei sau vaselină, peste articulții.

Articulații universale cu lagăre de alunecare, Tip EG



Tabelul prezintă ieșirea transferabilă N și/sau cuplurile M ale articulațiilor universale  DIN 808tip EG (lagăr de alunecare) în raport cu RPM n.

Valorile sunt aplicabile numai pentru o viteză constantă de rotație, o sarcină constantă și un unghi de înclinare a funcționării de max. 10°. Acestea nu se aplică articulațiilor universale din oțel inoxidabil.

Pentru unghiuri de înclinare mai mari, trebuie selectată o putere nominală N la care se adaugă coeficientul de corecție k și/sau un cuplu nominal M (a se vedea exemplul de mai jos).

Formularul de conversie:

Cuplu M [Nm] = 9550 N[kW]/n [min-¹]

Ieșire N [kW] = M [Nm] x n [min-¹]

1 kW = 1,36 PS / 1 PS = 0,736 kW

Ieșire de transferat N = 0,65 kW

R.p.m. n = 230 min-¹

Unghi de înclinare ß = 10°

Coeficient de corecție k = 1

Ieșire indicativă N‘= Ieșire nominală N

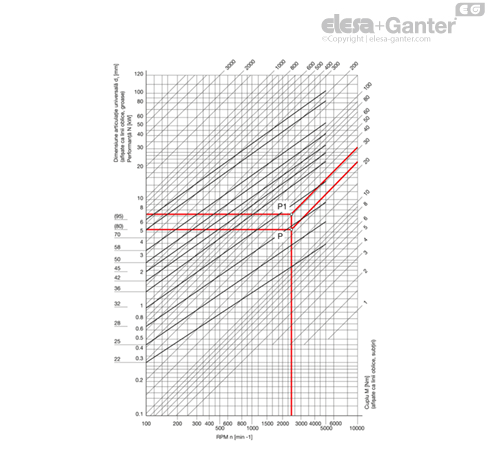

Punctul de intersecție P rezultă din 0,65 kW și 230 min-¹ (care corespunde unui cuplu de 27 Nm).

Următoarea dimensiune a articulației universale corespunzătoare punctului P este versiunea cu un diametru d₁ = 25.

Exemplul 2

Cuplu de transferat M = 27 Nm

R.p.m. n = 230 min-¹

Unghi de înclinare ß = 30°

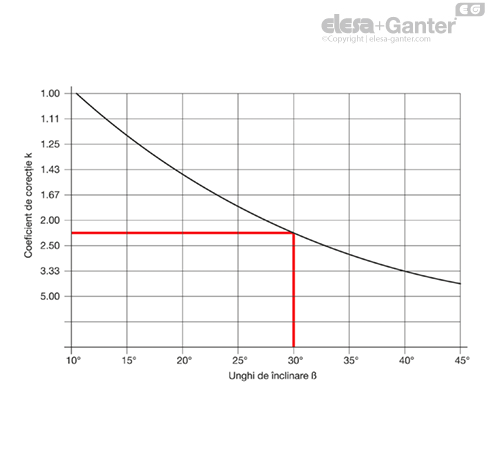

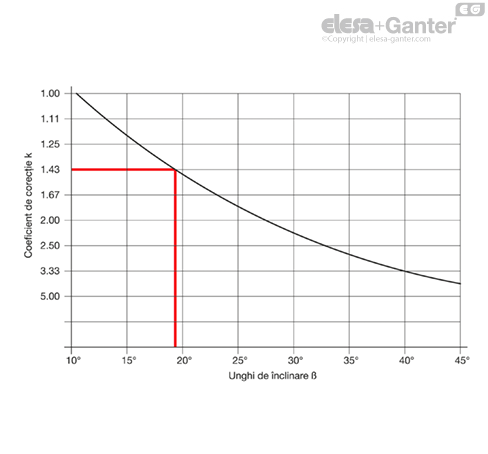

Coeficient de corecție k = 2,25

Cuplu orientativ = 2,25 x 27 Nm = 60 Nm

Punctul de intersecție P₁ rezultă din 61 Nm și 230 min-¹ (care este echivalent cu o putere indicativă N = 1,47 kW).

Următoarea dimensiune a articulației universale corespunzătoare punctului |p
pp| este versiunea cu un diametru d₁ = 36.



Articulații universale cu lagăre de alunecare, Tip EW



Tabelul prezintă ieșirea transferabilă N și/sau cuplurile M ale articulațiilor universale  DIN 808, tip EW (lagăr cu ace simplu) în raport cu RPM n.

Valorile sunt aplicabile numai pentru o viteză constantă de rotație, o sarcină constantă și un unghi de înclinare a funcționării de max. 10°.

Pentru unghiuri de înclinare mai mari, trebuie selectată o putere nominală N la care se adaugă coeficientul de corecție k și/sau un cuplu nominal M (a se vedea exemplul de mai jos).

Formularul de conversie:

Cuplu M [Nm] = 9550 N[kW]/n [min-¹]

Ieșire N [kW] = M [Nm] x n [min-¹]

1 kW = 1,36 PS / 1 PS = 0,736 kW

Ieșire de transferat N = 5,5 kW

R.p.m. n = 230 min-¹

Unghi de înclinare ß = 10°

Coeficient de corecție k = 1

Ieșire indicativă N‘= Ieșire nominală N

Punctul de intersecție P rezultă din 5,5 kW și 2300 min-¹ (care corespunde unui cuplu de 23 Nm).

Următoarea dimensiune a articulației universale corespunzătoare punctului P este versiunea cu un diametru d₁ = 28.

Exemplul 2

Cuplu de transferat M = 23 Nm

R.p.m. n = 2300 min-¹

Unghi de înclinare ß = 18°

Coeficient de corecție k = 1,43

Cuplu orientativ = 1,43 x 23 Nm = 33 Nm

Punctul de intersecție P₁ rezultă din 33 Nm și 2300 min-¹ (care este echivalent cu o putere indicativă N = 7,9 kW).

Următoarea dimensiune a articulației universale corespunzătoare punctului P₁ este versiunea cu un diametru d₁ = 32.
