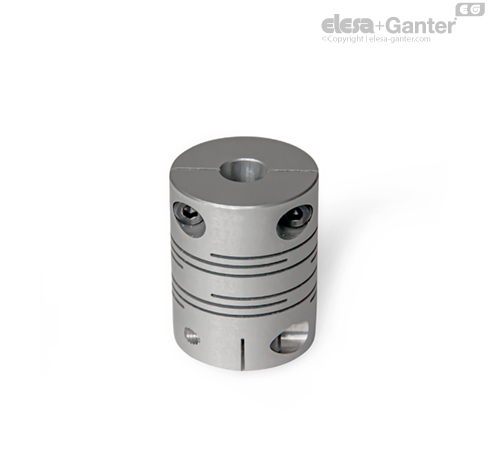

GN 2246-NI Cuplaje cu burduf cu inel de reținere Oţel inoxidabil

Cuplajele GN 2246 transmit pozițiile unghiulare și cuplurile cu o precizie extremă și fără jocuri. Acestea sunt fabricate dintr-o singură piesă și oferă o rigiditate ridicată la torsiune datorită fantelor alternative. Capetele de strângere fac cuplajele foarte ușor de asamblat.

Acestea sunt utilizate în aplicații în care este necesară o poziție precisă și o transmisie precisă a mișcării, cum ar fi în sistemele de servodirecție ale mașinilor-unelte și în roboții industriali.

Versiunea din oțel inoxidabil poate fi utilizată și în medii care necesită o rezistență ridicată la coroziune, cum ar fi în tehnologia medicală (scanere CAT) și în echipamentele de prelucrare a alimentelor (mașini de cofetărie).

• Gaură cu canal de pană

• Toleranțe fundamentale-ISO

• Caracteristici oțel inoxidabil

Ca toate piesele mecanice, arborii sunt supuși toleranțelor de fabricație și asamblare care, în general, nu pot fi eliminate în întregime, chiar și cu măsuri tehnice extinse. În cazul în care aceste abateri nu sunt luate în considerare la proiectare, rezultatul poate fi reprezentat de vibrații, zgomote de funcționare și uzura sau deteriorarea arborilor și a rulmenților acestora. Cuplajele adecvate nu numai că sunt capabile să compenseze în mod eficient erorile de aliniere și de rulare, dar simplifică, de asemenea, foarte mult procesul de asamblare, reducând astfel forța de muncă totală necesară. Alinierea incorectă a arborelui și erorile de rulare pot varia în natură și trebuie luate întotdeauna în considerare la selectarea cuplajului corespunzător.

Tip eroare	Diagrama de aliniere greșită
Lateral: axele arborilor sunt, de fapt, paralele, dar sunt decalate lateral și nu se aliniază.
Unghiular: axele arborilor nu se află în același plan, se întâlnesc într-un anumit unghi.
Axial: arborii se deplasează axial de-a lungul axei de rotație.
Rulare: arborii se deplasează radial în afara centrului axei de rotație.

Pentru fixarea corectă a butucilor de cuplare, arborele trebuie instalat în conformitate cu adâncimea recomandată de introducere a arborelui l₂. Adâncimea de inserție a arborelui l₂ este specificată în foaia standard a cuplajului respectiv. Dacă adâncimea de inserție este prea mică, arborele ar putea aluneca din cuplă sau butucul de strângere s-ar putea rupe. Dacă arborele este introdus prea departe, acest lucru poate provoca interferențe în interiorul cuplajului, ducând la deteriorare.



Diagramele indică modificarea rigidității statice la torsiune în intervalul de temperatură de funcționare admis, presupunând că rigiditatea statică la torsiune la 20 °C este de 100%. Rigiditatea de torsiune a cuplelor scade odată cu creșterea temperaturii.





Când capetele arborelui sunt instalate în aranjamente excentrice, cuplajul încearcă în mod constant să revină în poziția neutră. Forța rezultată este denumită forță de restaurare. Dacă cuplajele sunt instalate cu cea mai mică excentricitate posibilă, forțele de restaurare rezultate sunt mai mici. Acest lucru reduce, de asemenea, forța care acționează asupra lagărului arborelui.





Dacă cuplajul este sub presiune, supus unei sarcini de compresie în direcția axială, se va strădui să revină în poziția neutră. Forța care contracarează forța de compresie este denumită forță de restabilire. Diminuarea compresiei care acționează asupra unui cuplaj are ca rezultat o forță de restaurare mai mică și o forță exercitată axial mai mică. Acest lucru trebuie luat întotdeauna în considerare la dimensionarea cuplajului.
