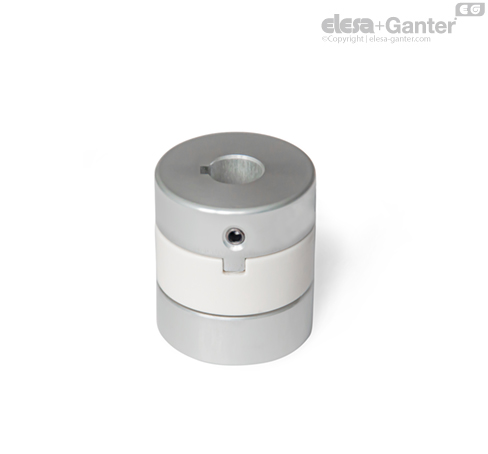

GN 2243-K Cuplaje Oldham cu canelură (de la d₁ = 20)

Cuplajele Oldham GN 2243 pot compensa alinierile necorespunzătoare laterale ale arborelui în timp ce transmit cupluri mari. Ca urmare, acestea sunt utilizate în aplicații cu accent pe cuplul pur și transmisia de putere asociată cu alinierile necorespunzătoare laterale mari ale arborelui.

Utilizarea șuruburilor de strângere și instalarea simplă a plug-in-ului fac cuplajele oldham foarte ușor de asamblat. Acestea sunt potrivite pentru o gamă variată de aplicații și sunt utilizate în construcția generală de mașini pentru mașini de ambalat și pompe.

Cu codul de gaură K, canalul de pană este întotdeauna executat în ambele găuri d₂ și d₃.

• Canal de pană P9 DIN 6885

• Toleranțe fundamentale-ISO

• Caracteristicile Elastomerului

* Fluctuațiile de încărcare nu sunt luate în considerare

În cazul în care temperatura ambiantă este mai mare de 30 °C, cuplul nominal și cuplul maxim trebuie ajustate utilizând factorii de corecție a temperaturii.

Ca toate piesele mecanice, arborii sunt supuși toleranțelor de fabricație și asamblare care, în general, nu pot fi eliminate în întregime, chiar și cu măsuri tehnice extinse. În cazul în care aceste abateri nu sunt luate în considerare la proiectare, rezultatul poate fi reprezentat de vibrații, zgomote de funcționare și uzura sau deteriorarea arborilor și a rulmenților acestora. Cuplajele adecvate nu numai că sunt capabile să compenseze în mod eficient erorile de aliniere și de rulare, dar simplifică, de asemenea, foarte mult procesul de asamblare, reducând astfel forța de muncă totală necesară. Alinierea incorectă a arborelui și erorile de rulare pot varia în natură și trebuie luate întotdeauna în considerare la selectarea cuplajului corespunzător.

Tip eroare	Diagrama de aliniere greșită
Lateral: axele arborilor sunt, de fapt, paralele, dar sunt decalate lateral și nu se aliniază.
Unghiular: axele arborilor nu se află în același plan, se întâlnesc într-un anumit unghi.
Axial: arborii se deplasează axial de-a lungul axei de rotație.
Rulare: arborii se deplasează radial în afara centrului axei de rotație.

Pentru fixarea corectă a butucilor de cuplare, arborele trebuie instalat în conformitate cu adâncimea recomandată de introducere a arborelui l₂. Adâncimea de inserție a arborelui l₂ este specificată în foaia standard a cuplajului respectiv. Dacă adâncimea de inserție este prea mică, arborele ar putea aluneca din cuplă sau butucul de strângere s-ar putea rupe. Dacă arborele este introdus prea departe, acest lucru poate provoca interferențe în interiorul cuplajului, ducând la deteriorare.



Diagramele indică modificarea rigidității statice la torsiune în intervalul de temperatură de funcționare admis, presupunând că rigiditatea statică la torsiune la 20 °C este de 100%. Rigiditatea de torsiune a cuplelor scade odată cu creșterea temperaturii.



Când capetele arborelui sunt instalate în aranjamente excentrice, cuplajul încearcă în mod constant să revină în poziția neutră. Forța rezultată este denumită forță de restaurare. Dacă cuplajele sunt instalate cu cea mai mică excentricitate posibilă, forțele de restaurare rezultate sunt mai mici. Acest lucru reduce, de asemenea, forța care acționează asupra lagărului arborelui.
