Specificație
Versiunea din oțel
Tipuri
Tip B: bolț cu colier elastic
Tip KL: bolț cu siguranță arbore-KL
Tip SL: bolț cu siguranță arbore-SL
(numai pentru d1 = 4 ... 16)
- Clasa de rezistență la întindere 5
Model din aluminiu
Tipuri
- Tip KL: bolț cu colier elastic
- Tip SL: bolț cu clemă de siguranță
Aluminiu AL
anodizat, negru
Siguranțele arborelui-KL/-SL

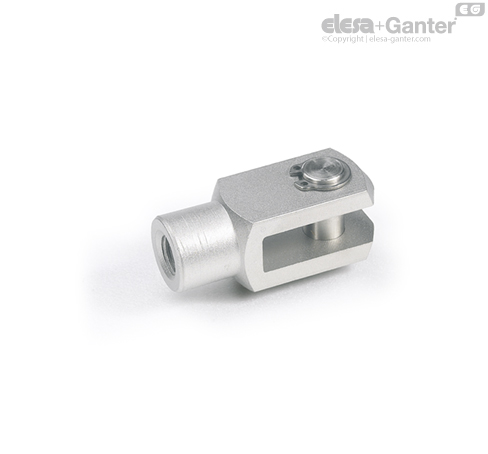

Model din oțel inoxidabil
Tip
- Tip A: pin cu inel elastic DIN 471
Oțel inoxidabil AISI 303 NI
neacoperit
Inel elastic de siguranță DIN 471
Oţel inoxidabil
Material german nr. 1.4122
Informații
Articulațiile cu furcă GN 751 constau dintr-un cap de furcă în conformitate cu DIN 71752 și un știft cu arbore KL (tip KL și SL) un știft cu arc de fixare (tip B). Ambele versiuni pot fi demontate fără unelte.
Dimensiunea d1 = 12 este furnizată cu un filet fin M12x1,5 conform DIN. În practică, totuși, se preferă M12x1,25. Standard DIN 71752 nu prevede dimensiunea d1 = 20.
La cerere
Capete de furcă în conformitate cu DIN 71752 cu d1 = 25, 30, 35, 42 și 50 (numai versiunea din oțel)
Informații tehnice
Tipuri de arbori ai articulațiilor cu furcă
Bolțul cu colier arc de fixare este ușor de montat și demontat. Prin urmare, este potrivit în special pentru aplicații în care conexiunea articulată trebuie desfăcută des.
El poate fi montat și demontat fără unelte, adică manual.
Pinul cu clemă de siguranță necesită o unealtă pentru demontare (de exemplu, o șurubelniță). Prin urmare, este mai bine securizat.
