Specificație
- Oțel inoxidabil AISI 303 NI
Membrană
Material din nailon nețesut/ Impregnat cu copolimer acrilic
Carcasă membrană
Plastic (poliamidă PA)
- Fibră de sticlă ranforsată
- Rezistent la temperaturi de până la 100 °C
Sită de protecție
Oțel inoxidabil AISI 304
Garnitură/Garnitură inelară
Cauciuc NBR (Perbunan®)
Informații

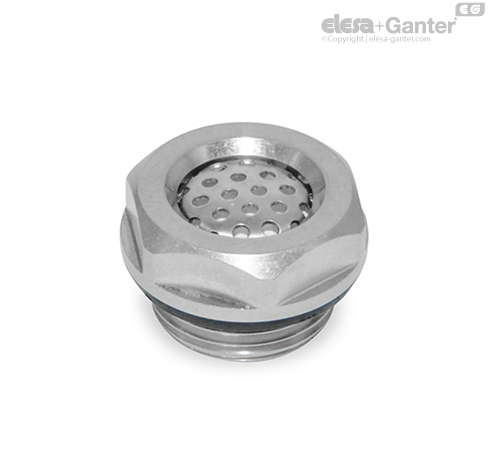

Membranele respirabile bidirecționale GN 7404 sunt utilizate la construirea carcaselor și a echipamentelor. Atunci când sunt instalate în peretele unei carcase, acestea pot fi utilizate pentru a egaliza presiunea dintre interiorul carcasei și zona înconjurătoare.
Nu sunt lăsate să pătrundă murdăria, praful, uleiul sau apa din mediul gazos. În același timp împiedică scurgerea uleiului în mediul înconjurător.
Pentru a proteja membranele, acestea nu trebuie acoperite complet cu ulei sau apă, iar presiunea diferențială/volumul de permeabilitate a aerului nu trebuie depășite. Acestea trebuie instalate lateral/vertical într-o poziție protejată.
Ø exterior al carcasei cu hexagon de antrenare este proiectat pentru plăci filetate pentru fitinguri tubulare DIN 3852.
Garnitura este încorporată într-o degajare pe partea plană. Acest lucru previne pierderea și expulzarea garniturii în timpul procesului de strângere.
Instrucțiuni de asamblare: Pentru montarea pe pereți cu o grosime mai mică de 4 mm, utilizați piulițe de montare GN 7430.
Structura membranei – materiale
Membranele utilizează un material din nailon nețesut ca substrat cu o structură complet neordonată. Porii minusculi ai membranei sunt creați prin saturarea completă a fibrelor cu un copolimer acrilic, care nu umple golurile din material.
Parametrii de material și de proces afectează dimensiunea porilor în timpul fabricației, care poate fi între 0,2 și 10 µm. Porometria poate fi utilizată pentru a determina calitatea membranei. Aceasta este o procedură de evaluare care evaluează, printre altele, distribuția dimensiunilor porilor membranei și permeabilitatea ei. O imagine microscopică a secțiunii transversale a unei membrane este prezentată aici.
Pentru comparație: lățimea minimă a ochiului de plasă al unui filtru fabricat prin metode viabile din punct de vedere economic este de 50 µm.
Membrană, imagini microscopice, mărire 2000x
Funcționalitate – Condiții de service – Poziția de instalare
Membranele resping uleiul și apa din cauza materialelor și structurii suprafeței lor. Acest lucru împiedică umezirea completă a suprafeței membranei cu apă și picături de ulei. Aceste proprietăți sunt susținute prin instalarea membranei pe lateral în poziție verticală.
Dacă membrana este acoperită în circumstanțe excepționale, cantități mici de ulei sau apă pot fi împinse prin membrană din cauza diferenței de presiune. Odată ce situația a fost remediată, uleiul și apa se vor scurge și membrana va fi complet funcțională.
Parametri tehnici
Volumul maxim de permeabilitate la aer, presiunea diferențială maximă și presiunea nominală maximă/de spargere sunt toate importante atunci când se utilizează membrane. Există o corelație liniară între volumul de permeabilitate a aerului care poate fi obținut și presiunea diferențială, care nu trebuie să depășească 1 bar.

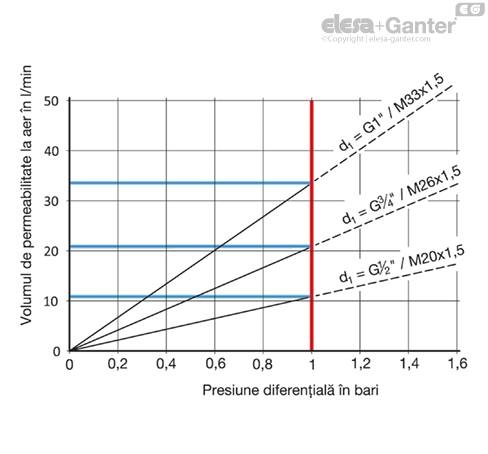

Volumul de permeabilitate a aerului în funcție de presiunea diferențială

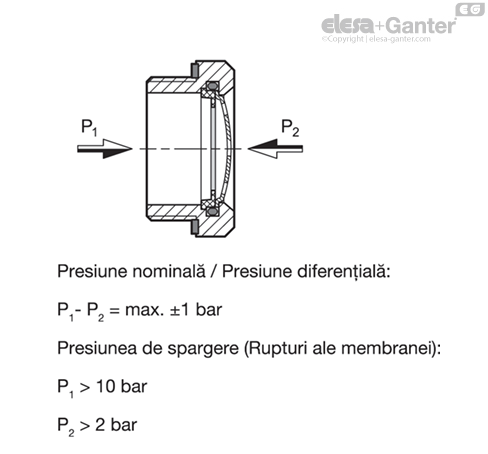

Presiune diferențială, presiune de spargere
Rezistență
Termic - Carcasa membranei nu poate fi utilizată la temperaturi care depășesc 100 °C. Membrana în sine poate rezista la temperaturi de până la 150 °C.
Din punct de vedere chimic -Membranele sunt rezistente la o gamă largă de substanțe chimice utilizate frecvent în ingineria mecanică și auto, de exemplu, uleiuri, combustibili, solvenți organici și substanțe pe bază de alcool. Dacă aveți îndoieli, trebuie efectuat un test de tolerabilitate.
