GN 120.4

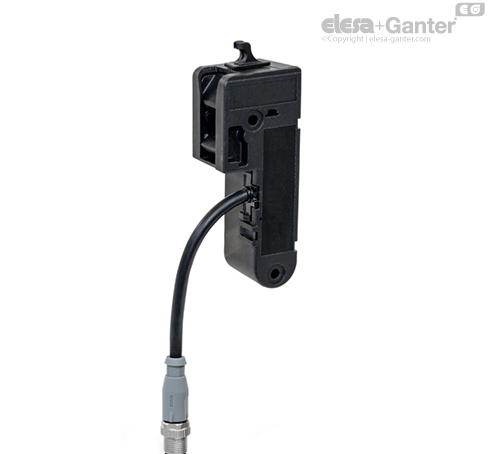

Sistem de blocare electromagnetic pentru încuietori

Sistemele de închidere electromecanice GN 120.4 sunt utilizate împreună cu încuietorile GN 115 sau GN 515. În poziția închis, brațul încuietorii este blocat de elementul de blocare și de un semnal electric de intrare. În plus, prezența brațului încuietorii în poziția închis este detectată și emisă ca semnal de ieșire.

Sistemul de închidere poate fi utilizat pentru încuietori pe stânga sau pe dreapta și mărește distanța de închidere A cu 8 mm. Instalațiile existente pot fi modernizate cu un efort minim. De asemenea, sistemul de închidere electromecanic nu este vizibil din exterior.

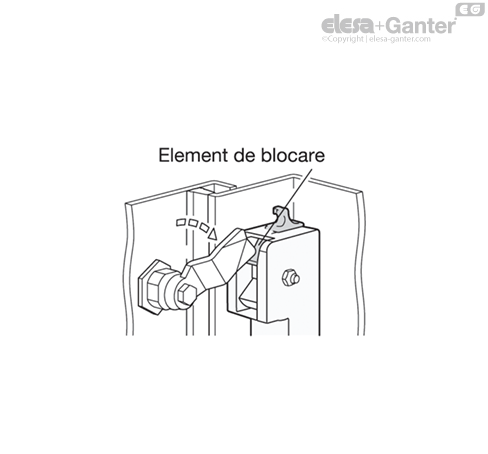

Dacă brațul încuietorii este adus în poziția închis prin rotația limitată la 90°, elementul de blocare cu arc sare în față pentru a preveni redeschiderea încuietorii.

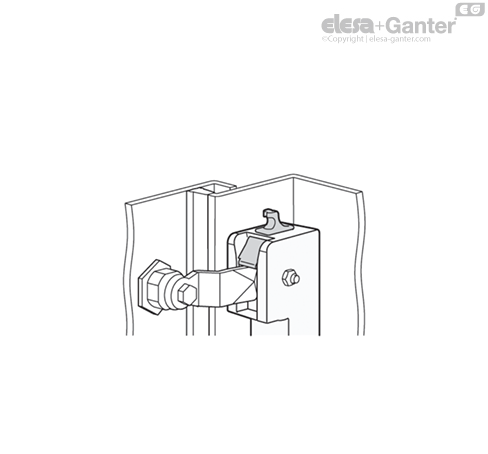

În poziția închis, prezența brațului încuietorii este detectată de senzorul de monitorizare a brațului încuietorii și se emite un semnal înalt la ieșirea acestuia (pinul 4), cu condiția să existe și o conexiune între pinii de contact suplimentari 5 și 6. De exemplu, aceasta poate lua forma unei simple punți de sârmă sau a unui senzor de monitorizare a poziției ușii.

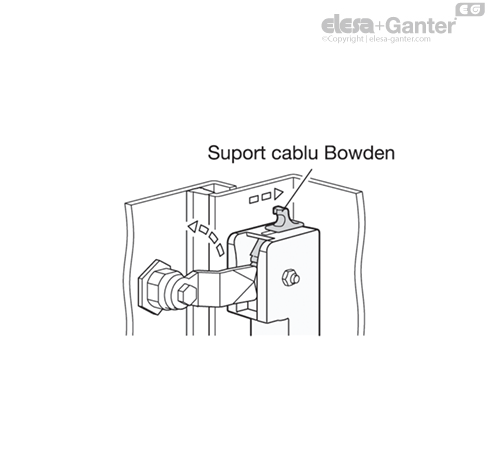

Pentru a elibera din nou încuietoarea, se aplică un semnal înalt pe pinul 4 al intrării de control , ceea ce determină retragerea electromecanică a elementului de blocare. În cazul unei pene de curent sau al unei defecțiuni a sistemului, elementul de blocare poate fi retras prin intermediul dispozitivului de deblocare de urgență manual. Dispozitivul de deblocare de urgență este proiectat pentru a permite fixarea unui cablu Bowden.

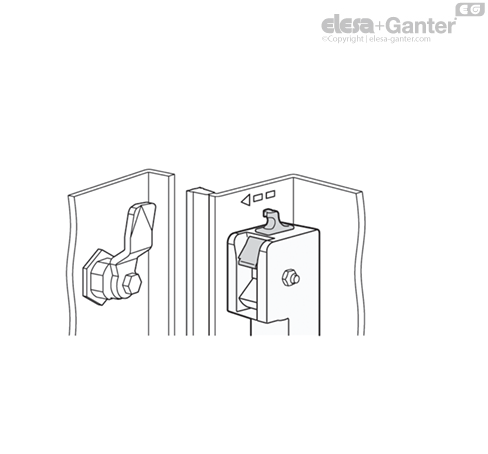

Când semnalul înalt de la pinul 4 al intrării de control dispare, elementul de blocare este eliberat de către mecanismul electromecanic, permițând arcului să îl împingă din nou în față în poziția inițială.

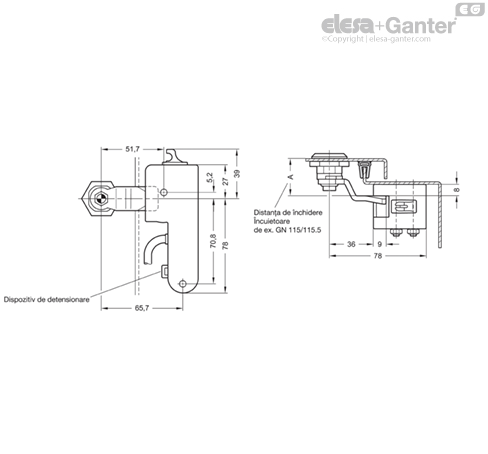

După instalare, cablul de conectare poate fi asigurat suplimentar, dacă este necesar, cu un colier de cablu la nivelul dispozitivului de detensionare. Sistemul de închidere electromecanic GN 120.4 poate fi adăugat cu ușurință la instalațiile existente. Pentru a găzdui sistemul de închidere electromagnetic, este necesar doar să măriți distanța de închidere A a încuietorii cu 8 mm. Sunt disponibile brațe de încuietoare corespunzătoare pentru toate distanțele de închidere tipice.

Informațiile din instrucțiunile de utilizare trebuie respectate în timpul instalării, punerii în funcțiune și utilizării. Acestea sunt anexate produsului sau sunt furnizate digital pe pagina produsului la elesa-ganter.ro.

Sistemul de închidere electromecanic trebuie instalat și pus în funcțiune de un specialist calificat, în conformitate cu informațiile din instrucțiunile de utilizare, precum și cu dispozițiile naționale și internaționale și cu standardele aplicabile.

Elesa+Ganter nu își asumă nicio răspundere juridică pentru informațiile lipsă sau incorecte sau consecințele acestora.
